Suport pentru siguranțe tip MIDI – M6, pentru sisteme de 12V/24V/48V/51,2V DC

Montaj compact și protejat pentru siguranțele fuzibile tip MIDI

Suportul pentru siguranțe tip MIDI este proiectat pentru instalarea sigură și ordonată a siguranțelor fuzibile utilizate în circuitele electrice de curent continuu.

Compatibil cu sisteme de 12V, 24V, 48V și 51,2V DC, acesta poate fi integrat în instalațiile electrice din rulote, autorulote, campervan-uri, ambarcațiuni, autovehicule și sisteme fotovoltaice sau off-grid.

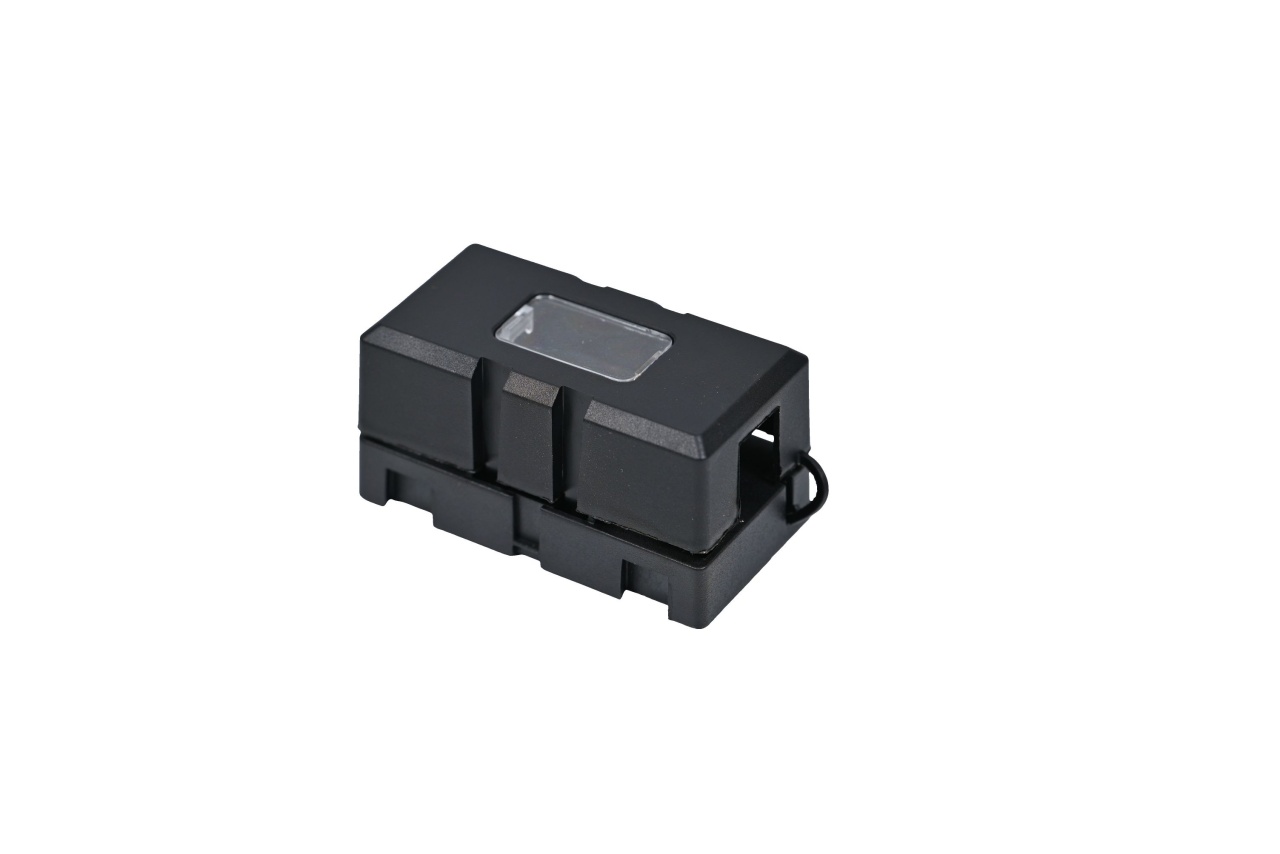

Construcția compactă, carcasa neagră din plastic și capacul de protecție contribuie la izolarea conexiunilor electrice și la reducerea riscului de atingere accidentală a componentelor aflate sub tensiune.

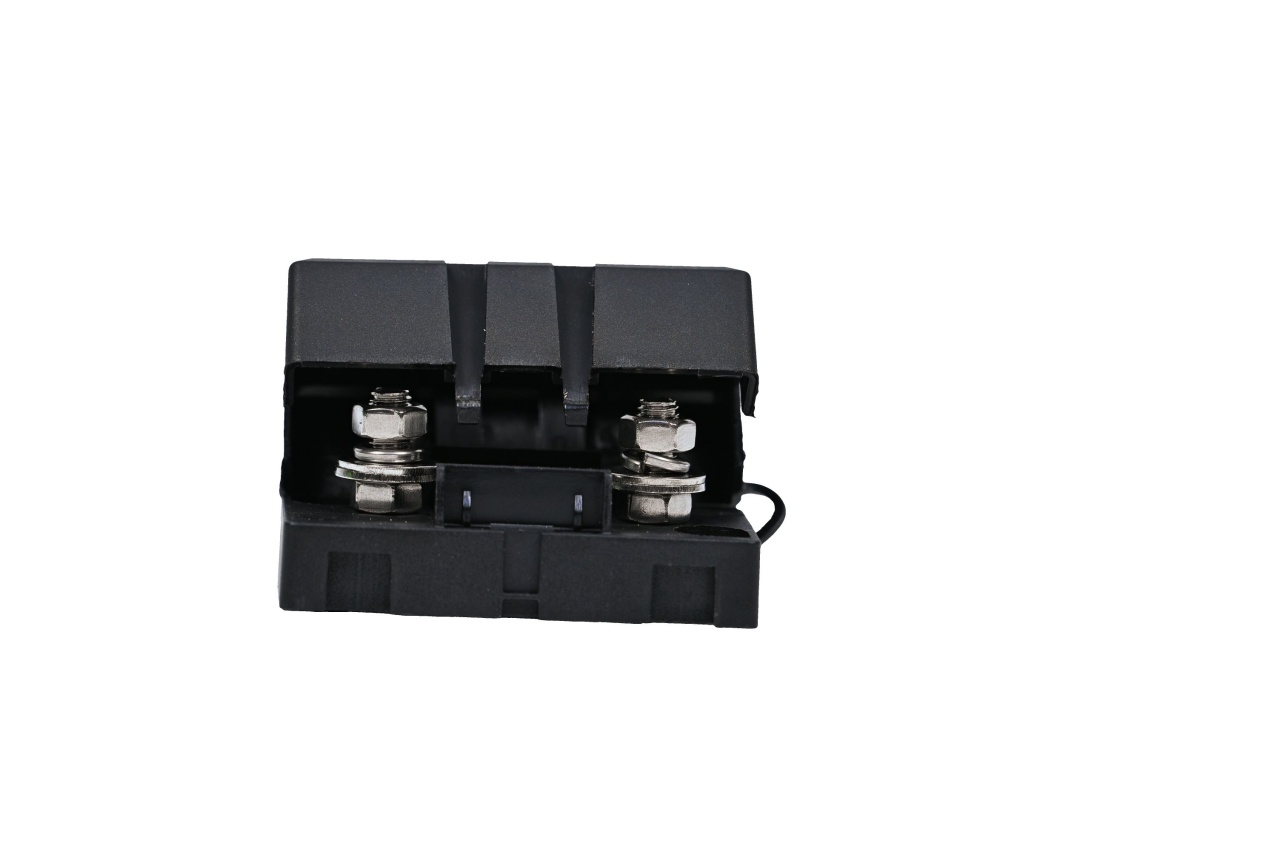

Fixarea siguranței prin două conexiuni M6

Siguranța MIDI se montează în interiorul suportului cu ajutorul celor două șuruburi cu diametrul M6. Sistemul permite fixarea mecanică stabilă a siguranței și conectarea terminalelor cablurilor la cele două puncte ale circuitului.

Pentru obținerea unui contact electric corect, papucii cablurilor și siguranța trebuie montați pe suprafețe curate, plane și bine strânse. O conexiune slabă poate genera rezistență electrică, pierderi de tensiune și încălzire excesivă.

Capac de protecție cu fereastră transparentă

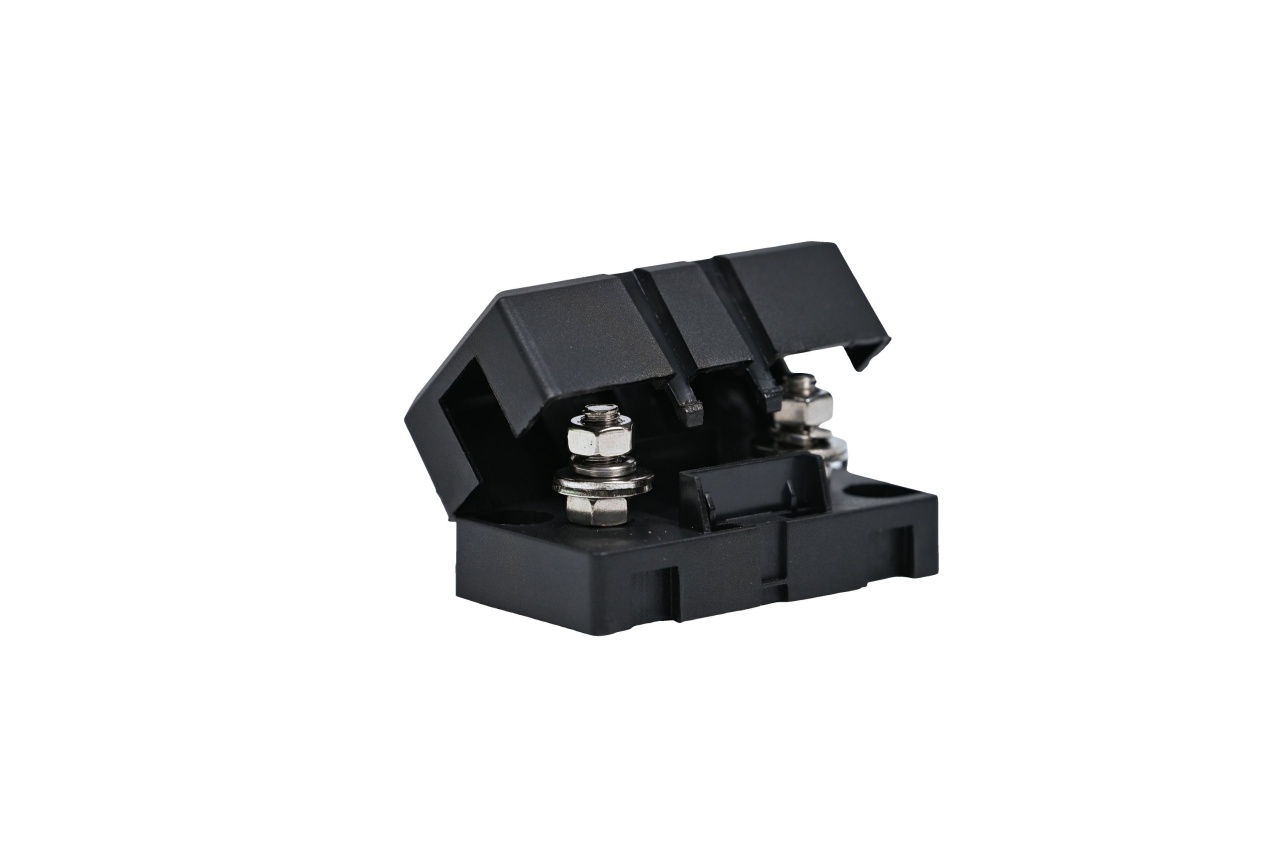

Carcasa este prevăzută cu un capac rabatabil care protejează siguranța și conexiunile împotriva contactului accidental cu obiecte conductoare.

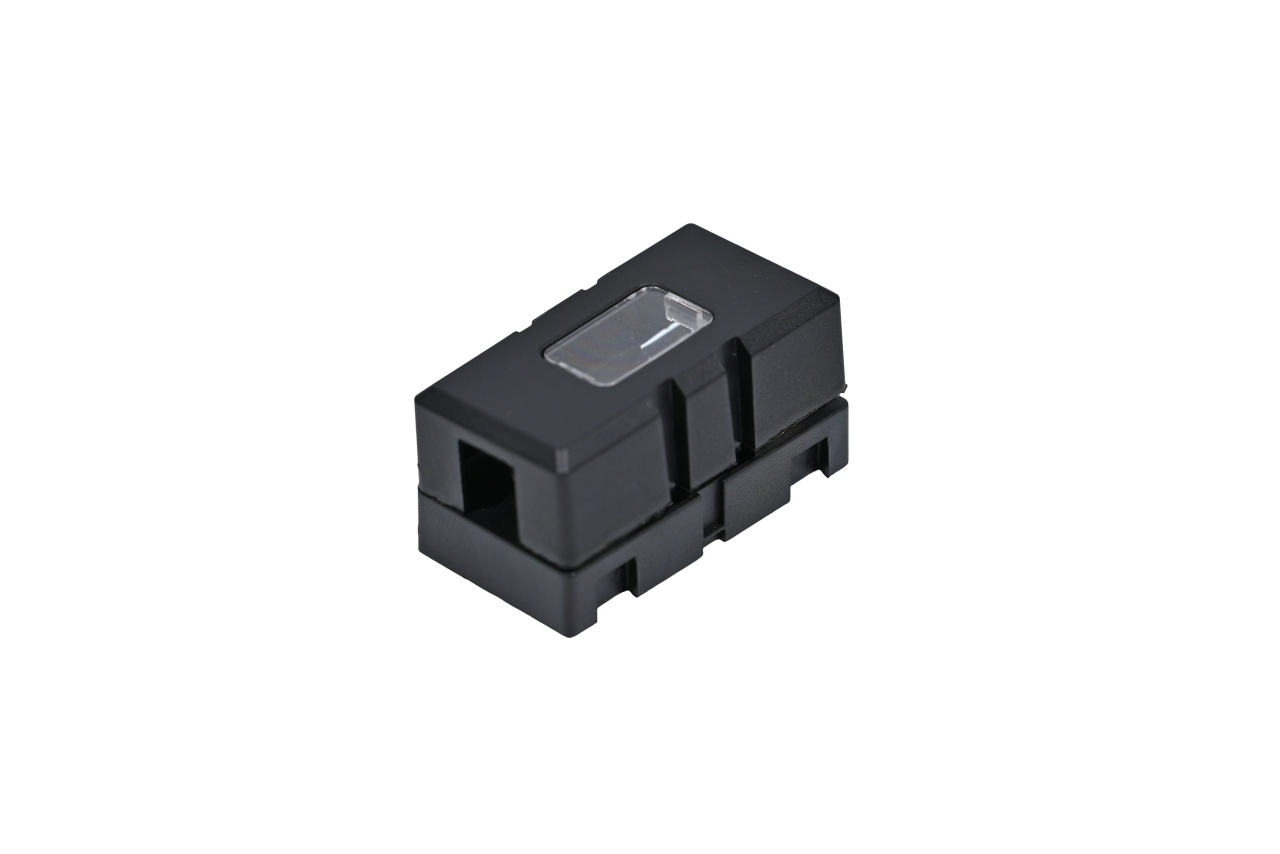

Fereastra transparentă integrată în partea superioară permite inspectarea vizuală a siguranței fără demontarea completă a capacului. Astfel, verificarea instalației și identificarea unei siguranțe întrerupte se pot realiza mai ușor.

Format compact pentru instalații cu spațiu limitat

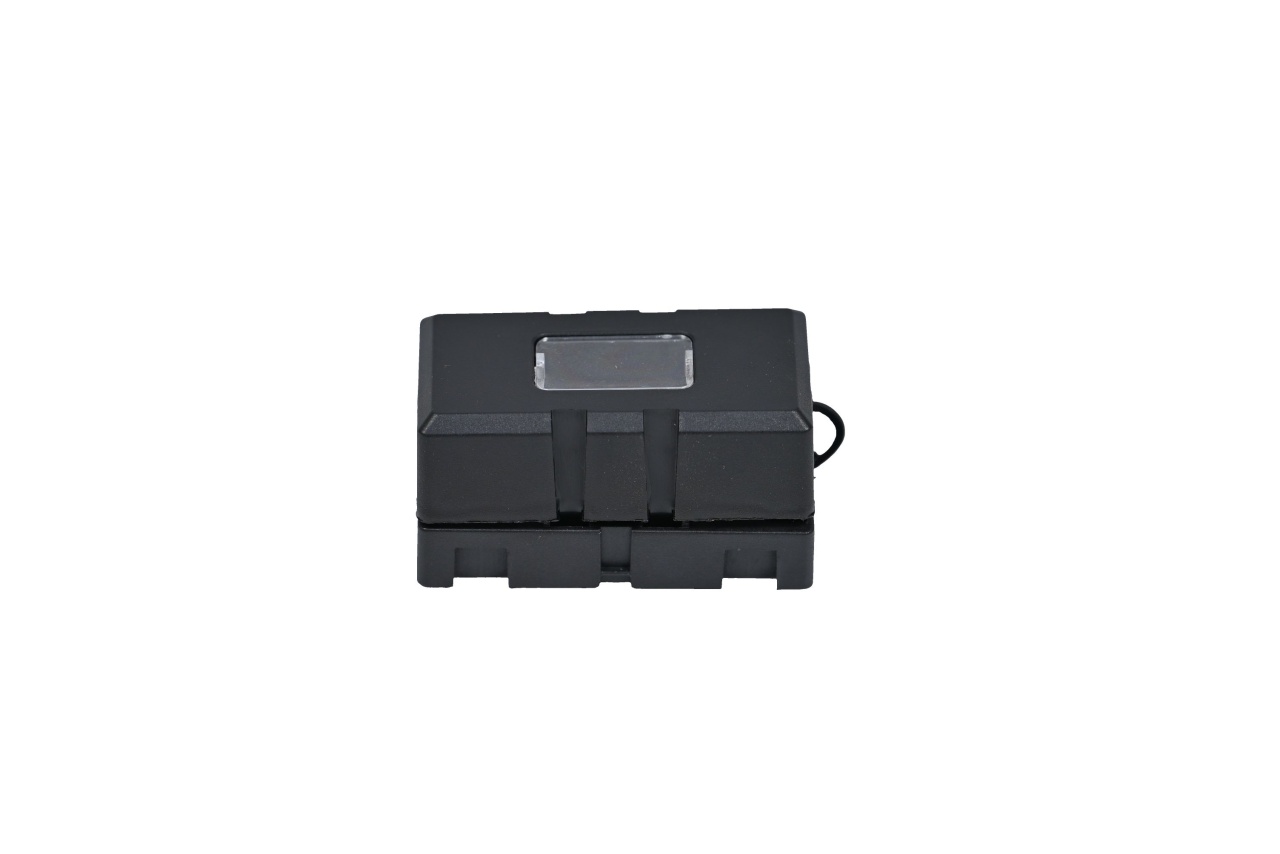

Cu dimensiuni de numai 56 × 31 × 26mm, suportul poate fi instalat inclusiv în compartimente electrice compacte, în apropierea acumulatorului sau într-un tablou de distribuție DC.

Carcasa din plastic oferă izolare electrică, iar formatul închis contribuie la realizarea unei instalații mai curate și mai bine organizate.

Compatibil cu instalații de 12V, 24V, 48V și 51,2V

Suportul este potrivit pentru circuite electrice DC cu tensiuni nominale de:

• 12V;

• 24V;

• 48V;

• 51,2V.

Poate fi utilizat inclusiv în instalații echipate cu acumulatori LiFePO₄ de 51,2V, cu condiția ca siguranța MIDI instalată și toate celelalte componente ale circuitului să fie certificate pentru tensiunea maximă reală a sistemului.

Un acumulator LiFePO₄ nominal de 51,2V poate ajunge, în funcție de configurație și setările de încărcare, la o tensiune de aproximativ 58,4V. Din acest motiv, trebuie verificată tensiunea nominală DC atât a siguranței, cât și a suportului utilizat.

Protecția cablului și a echipamentelor

Suportul nu oferă protecție electrică în lipsa unei siguranțe MIDI instalate. Protecția circuitului este realizată de siguranța fuzibilă aleasă în funcție de:

• secțiunea și lungimea cablului;

• curentul maxim admis de conductor;

• consumul nominal al echipamentului;

• eventualele vârfuri de pornire;

• tensiunea instalației;

• recomandările producătorului echipamentului.

Rolul principal al siguranței este protejarea cablului împotriva supracurenților și scurtcircuitelor. Amperajul acesteia nu trebuie ales doar în funcție de puterea consumatorului.

Aplicații recomandate

Suportul pentru siguranțe MIDI poate fi utilizat pentru protejarea circuitelor care conectează acumulatorul la:

• controlere și regulatoare solare MPPT;

• încărcătoare DC–DC;

• tablouri de distribuție DC;

• invertoare dimensionate corespunzător;

• pompe, frigidere și compresoare DC;

• instalații auxiliare din rulote și autorulote;

• sisteme electrice pentru campervan-uri;

• consumatori și echipamente marine;

• sisteme fotovoltaice independente;

• acumulatori AGM, GEL, plumb-acid sau LiFePO₄;

• echipamente electrice auto și industriale compatibile.

Avantaje principale

• compatibil cu siguranțe fuzibile tip MIDI;

• recomandat pentru sisteme de 12V/24V/48V/51,2V DC;

• două șuruburi de conexiune M6;

• fixare mecanică stabilă a siguranței;

• capac rabatabil pentru protejarea conexiunilor;

• fereastră transparentă pentru inspecție vizuală;

• carcasă neagră din plastic izolator;

• format compact;

• montaj simplu și ordonat;

• potrivit pentru instalații auto, marine, RV și off-grid;

• permite înlocuirea rapidă a siguranței;

• protejează punctele de conexiune împotriva contactului accidental.

Specificații tehnice

Recomandări pentru instalare

Suportul trebuie montat pe conductorul pozitiv, cât mai aproape de acumulator sau de sursa de alimentare. Astfel, lungimea cablului rămasă neprotejată în cazul unui scurtcircuit este redusă la minimum.

În timpul instalării trebuie respectate următoarele recomandări:

• deconectarea sursei de energie înaintea lucrării;

• respectarea polarității circuitului;

• utilizarea papucilor electrici potriviți pentru șuruburile M6;

• sertizarea profesională a terminalelor;

• curățarea suprafețelor de contact;

• strângerea corectă și uniformă a conexiunilor;

• alegerea siguranței în funcție de cablu și consumator;

• verificarea periodică a conexiunilor pentru urme de încălzire sau oxidare;

• menținerea capacului închis în timpul utilizării.

Suportul nu trebuie montat în zone expuse direct la apă, condens abundent, temperaturi extreme sau materiale inflamabile, dacă producătorul nu confirmă o clasă de protecție adecvată acestor condiții.

O conexiune protejată pentru o instalație mai sigură

Compact, robust și ușor de integrat, suportul pentru siguranțe tip MIDI permite realizarea unei protecții ordonate pentru circuitele electrice de 12V, 24V, 48V și 51,2V.

Împreună cu o siguranță MIDI corect dimensionată, acesta contribuie la protejarea cablurilor, acumulatorilor și echipamentelor importante din instalația ta.

RONIC înseamnă energie utilizată în siguranță. Oriunde!
