Descriere

Siguranță fuzibilă tip MIDI 100A, protecție pentru instalații electrice DC

Protecție eficientă pentru cablurile și echipamentele instalației tale

Siguranțele fuzibile de tip MIDI sunt proiectate pentru protejarea circuitelor electrice împotriva supracurenților și scurtcircuitelor. Datorită formatului compact și montajului solid cu șuruburi, acestea reprezintă o soluție practică pentru instalațiile electrice din rulote, autorulote, campervan-uri, ambarcațiuni, automobile și sisteme energetice independente.

Gama disponibilă cuprinde opt variante de amperaj, de la 20A până la 200A, astfel încât poți alege protecția potrivită pentru cablul și consumatorul circuitului tău.

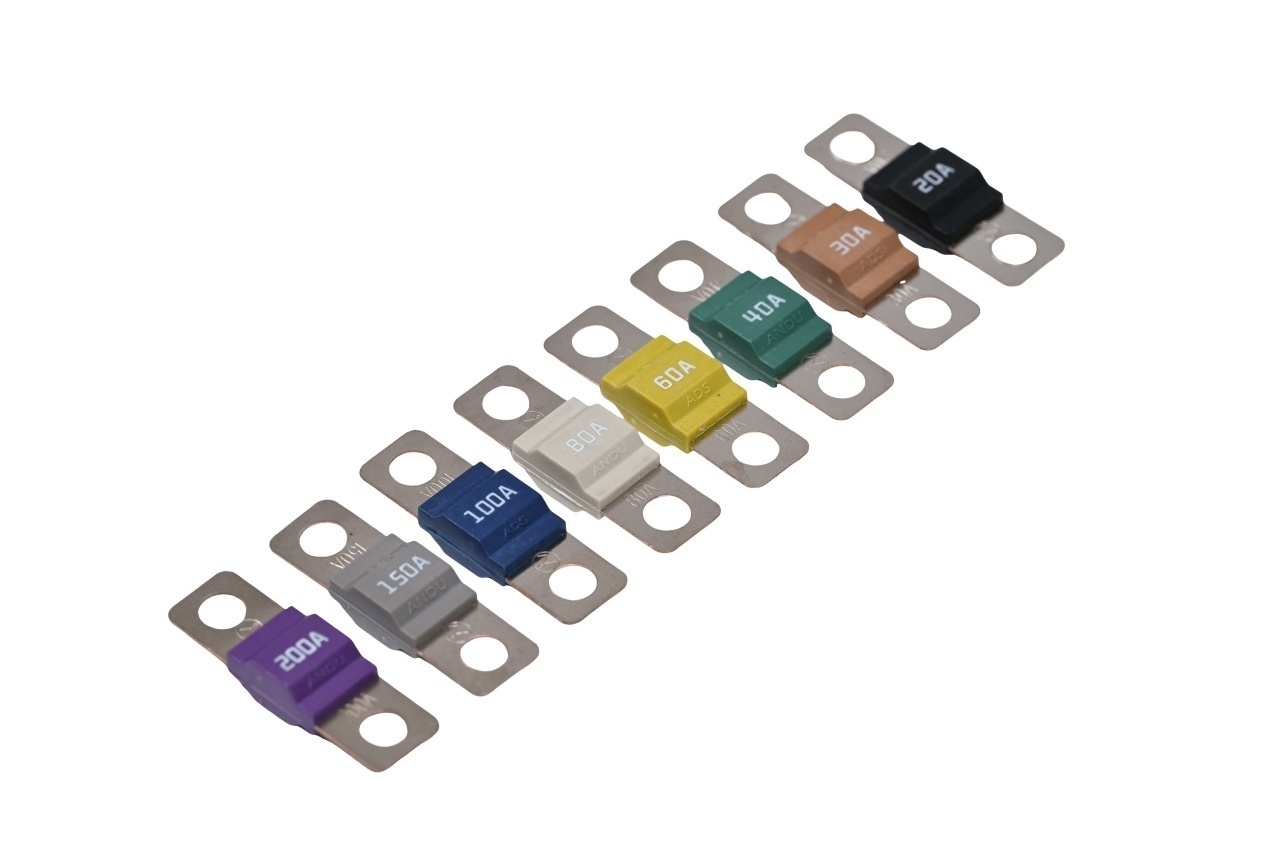

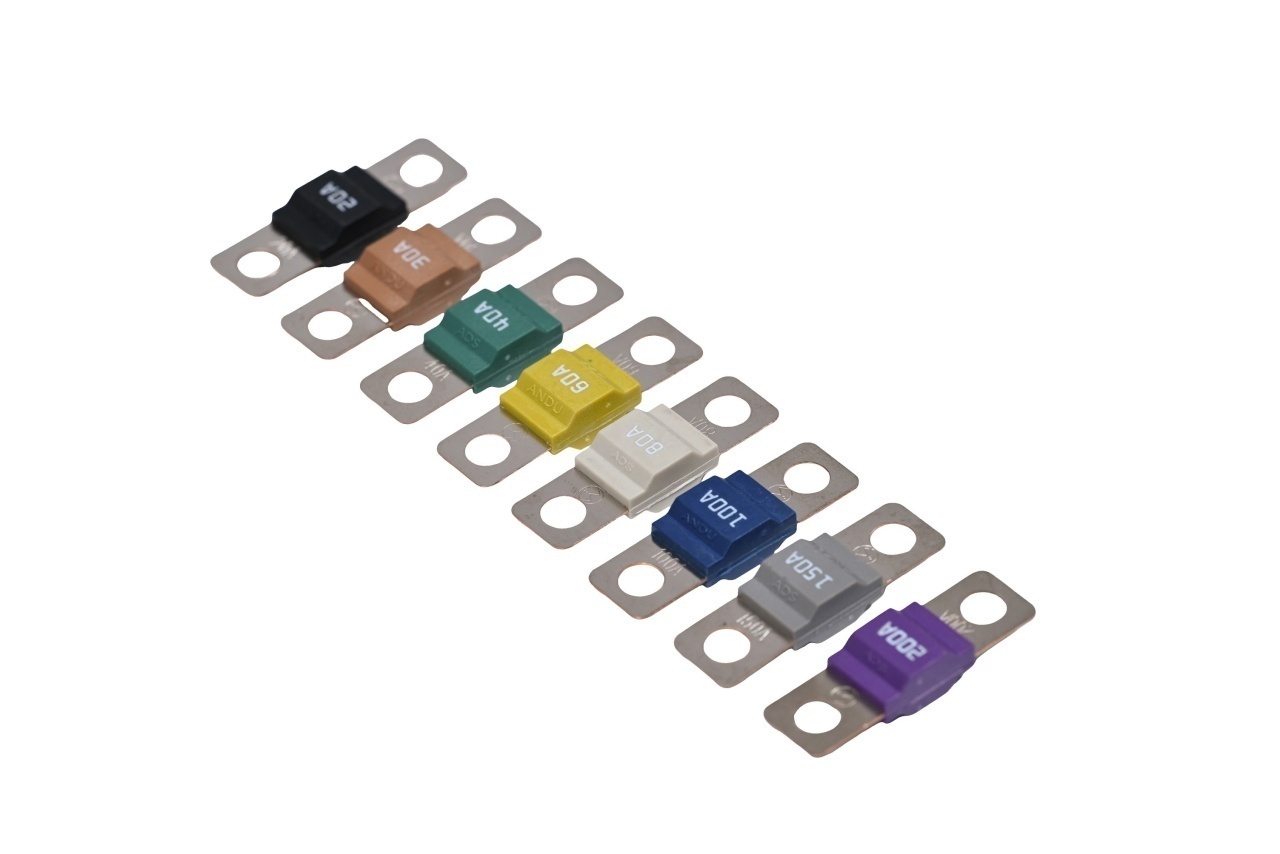

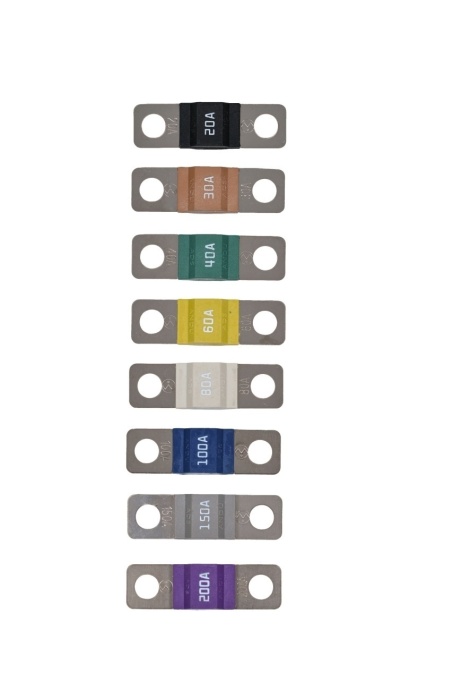

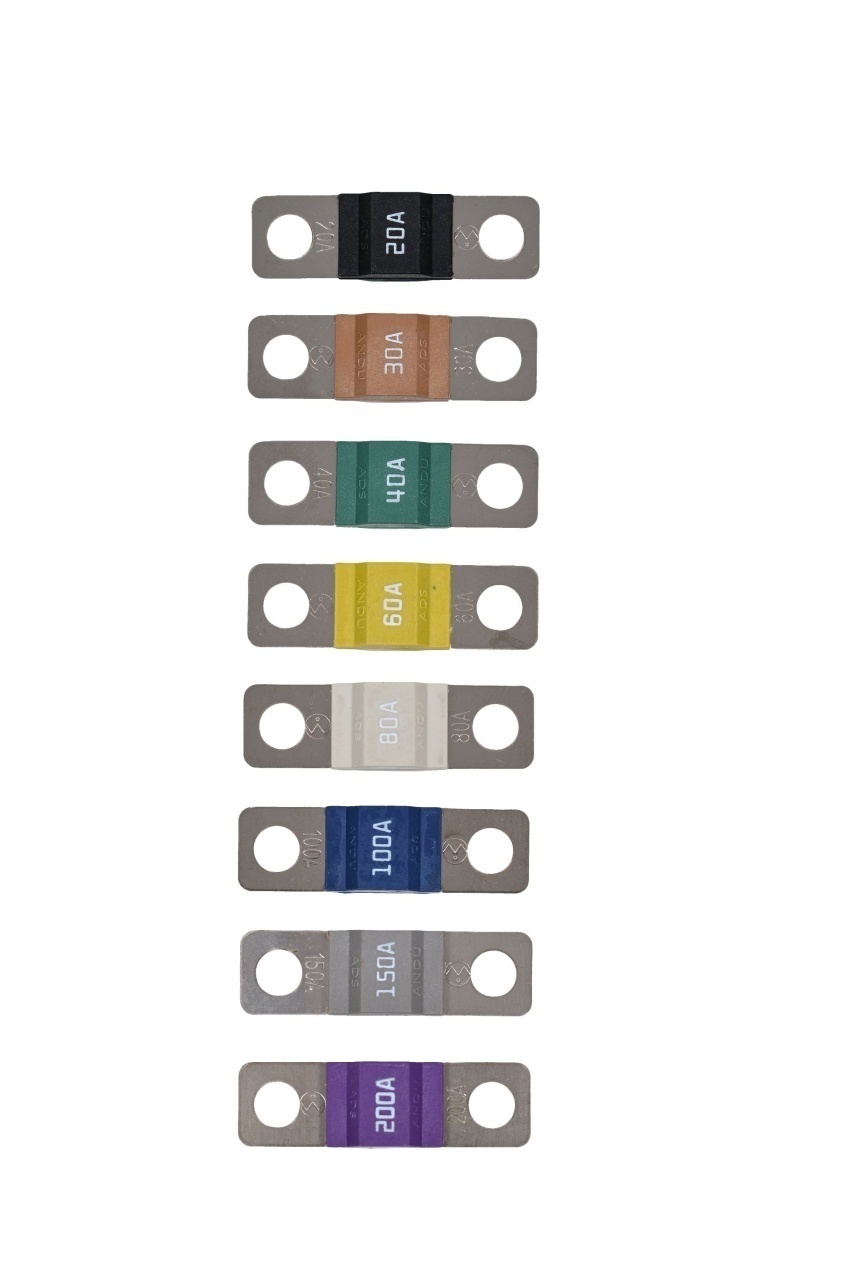

Opt valori disponibile, diferențiate prin culori

Pentru identificarea rapidă și reducerea riscului de confuzie, fiecare valoare nominală beneficiază de o culoare distinctă. Amperajul este, de asemenea, inscripționat vizibil pe corpul siguranței.

Nuanta culorilor poate varia ușor în funcție de iluminare, ecran sau lotul de fabricație. Alegerea siguranței trebuie realizată întotdeauna după valoarea amperajului inscripționată pe aceasta.

Protejează cablul în cazul unui supracurent

Rolul principal al siguranței MIDI este protejarea conductorului electric. Dacă intensitatea curentului depășește limita admisă pentru circuit, elementul fuzibil se întrerupe și oprește alimentarea, reducând riscul de:

• supraîncălzire a cablurilor;

• deteriorare a izolației;

• avariere a echipamentelor conectate;

• topire a conexiunilor;

• scurtcircuit și incendiu.

Siguranța trebuie montată pe conductorul pozitiv, cât mai aproape de acumulator sau de sursa de energie, astfel încât porțiunea de cablu rămasă neprotejată să fie cât mai scurtă.

Format compact și conexiune sigură cu șuruburi

Comparativ cu siguranțele auto clasice cu lamele, modelul MIDI utilizează două puncte de fixare cu șuruburi. Această construcție permite obținerea unei conexiuni mecanice stabile și a unui contact electric ferm, atunci când montajul este executat corect.

Formatul compact recomandă siguranțele MIDI pentru instalațiile în care spațiul disponibil este limitat, dar este necesară protejarea unor circuite cu intensități ridicate.

Pentru un montaj sigur și protejat se recomandă utilizarea unei suport dedicat compatibil cu siguranțe de tip MIDI, prevăzut cu capac izolator.

Potrivite pentru numeroase circuite DC

În funcție de amperajul ales și de caracteristicile instalației, siguranțele MIDI pot fi utilizate pentru protejarea circuitelor care alimentează:

• controlere și regulatoare de încărcare solară MPPT;

• încărcătoare DC–DC;

• tablouri de distribuție electrică;

• circuite auxiliare din rulote și autorulote;

• frigidere și compresoare DC;

• încălzitoare și boilere compatibile;

• pompe de apă;

• trolii și echipamente auto;

• invertoare de putere adecvată;

• consumatori electrici din ambarcațiuni;

• legături între acumulator și echipamentele instalației.

Cum alegi amperajul corect

Valoarea siguranței nu trebuie aleasă numai în funcție de puterea consumatorului. Siguranța trebuie dimensionată în primul rând pentru a proteja cablul utilizat în circuit.

Pentru alegerea corectă trebuie luate în calcul:

• curentul nominal și curentul maxim al consumatorului;

• secțiunea conductorului;

• lungimea totală a traseului;

• temperatura și modul de instalare a cablului;

• curentul maxim admis de echipamentul conectat;

• eventualele vârfuri de pornire;

• recomandările producătorului echipamentului.

În mod normal, siguranța trebuie să permită funcționarea curentului normal al consumatorului, dar să aibă o valoare mai mică decât intensitatea maximă pe care cablul o poate transporta în siguranță.

Avantaje principale

• opt variante disponibile: 20A, 30A, 40A, 60A, 80A, 100A, 150A și 200A;

• protecție împotriva supracurenților și scurtcircuitelor;

• fiecare amperaj are o culoare distinctă;

• valoare nominală inscripționată vizibil;

• identificare rapidă în instalație;

• format compact;

• montaj stabil cu șuruburi;

• potrivite pentru circuite DC de curent ridicat;

• ideale pentru instalații auto, marine, RV și off-grid;

• înlocuire simplă în suportul compatibil;

• gamă extinsă pentru circuite cu cerințe diferite.

Specificații generale

Recomandate pentru

• rulote și autorulote;

• campervan-uri;

• ambarcațiuni;

• autoturisme și autoutilitare;

• sisteme fotovoltaice;

• instalații cu acumulatori LiFePO₄;

• sisteme off-grid;

• tablouri electrice DC;

• circuite pentru invertoare, MPPT-uri și încărcătoare DC–DC;

• instalații auxiliare de 12V, 24V sau 48V DC compatibile.

Recomandări importante pentru instalare

Siguranța MIDI trebuie instalată într-un suport compatibil, cu conexiuni curate și bine strânse. Un contact imperfect poate produce rezistență electrică, încălzire excesivă și căderi de tensiune, chiar dacă siguranța are amperajul corect.

Nu înlocui niciodată o siguranță arsă cu una de amperaj mai mare fără verificarea cablului, a consumatorului și a cauzei care a provocat declanșarea. Siguranța este o piesă de unică folosință și trebuie înlocuită după întreruperea elementului fuzibil.

Înainte de instalare trebuie verificată și compatibilitatea dintre tensiunea maximă a circuitului, tensiunea nominală a siguranței și caracteristicile suportului utilizat. Pentru circuitele de putere se recomandă realizarea montajului de către personal calificat.

O protecție mică pentru o instalație importantă

O siguranță corect dimensionată poate face diferența dintre oprirea controlată a unui circuit și deteriorarea gravă a cablurilor sau echipamentelor. Gama de siguranțe tip MIDI oferă o soluție compactă, ușor de identificat și adaptată instalațiilor electrice moderne.

Compatibile cu sisteme DC de diferite tensiuni

Siguranțele fuzibile de tip MIDI sunt pretabile pentru instalații electrice DC de 12V, 24V, 48V sau 51.2V DC, cu respectarea tensiunii maxime nominale inscripționate pe produs.

Înainte de instalare trebuie verificate:

• tensiunea maximă a bancului de acumulatori;

• tensiunea nominală DC a siguranței;

• tensiunea maximă admisă de suportul MIDI;

• capacitatea de întrerupere a siguranței;

• compatibilitatea cu tipul instalației și cu nivelul posibil al curentului de scurtcircuit.

RONIC înseamnă energie utilizată în siguranță. Oriunde!
