Descriere

Set conectori paralel MC4 tip Y, 2 în 1 – cablu solar 4mm², 30A, 1000V DC, lungime 300mm

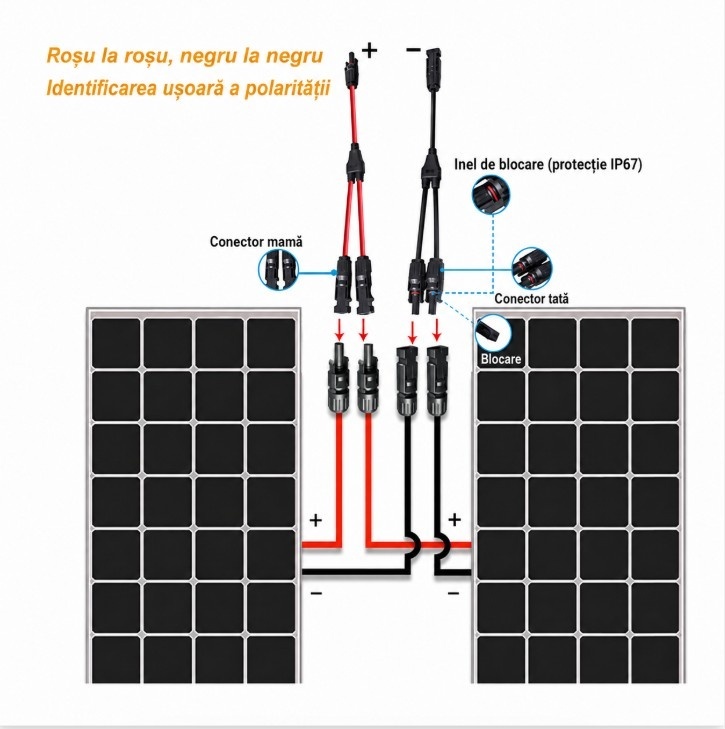

Conectarea rapidă în paralel a două panouri solare

Setul de conectori paralel MC4 tip Y, model 2 în 1, permite conectarea în paralel a două panouri fotovoltaice sau a două șiruri compatibile, printr-o soluție compactă, sigură și ușor de instalat.

Conectarea în paralel păstrează tensiunea sistemului la valoarea unui singur panou, în timp ce curenții celor două ramuri se însumează. Această configurație este utilizată frecvent pentru instalațiile fotovoltaice montate pe rulote, autorulote, campervan-uri, ambarcațiuni, cabane și în alte sisteme solare off-grid.

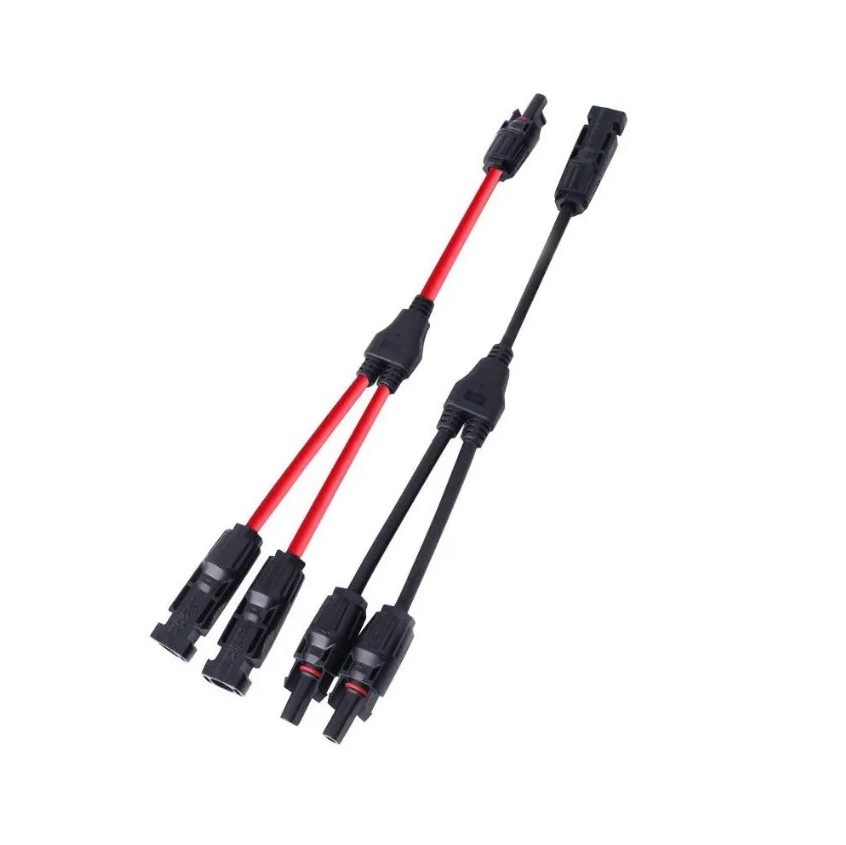

Set complet pentru conexiunile pozitivă și negativă

Produsul se livrează sub forma unui set complet, alcătuit din:

• un conector paralel MC4 tip Y pentru circuitul pozitiv;

• un conector paralel MC4 tip Y pentru circuitul negativ.

Fiecare adaptor reunește două conexiuni MC4 într-o singură ieșire, simplificând cablarea și reducând numărul elementelor suplimentare necesare instalării.

Marcarea cablurilor prin culorile roșu și negru ajută la identificarea rapidă a polarității și contribuie la realizarea unei instalații ordonate.

Cablu solar de 4mm² și lungime de 300mm

Conectorii sunt realizați din cablu solar cu secțiunea de 4mm², dimensionat pentru utilizarea în instalații fotovoltaice.

Lungimea de 300mm oferă suficientă flexibilitate pentru poziționarea și conectarea panourilor, fără a crea trasee inutile sau surplus mare de cablu. Formatul compact este potrivit inclusiv pentru spațiile limitate de pe acoperișurile autorulotelor și campervan-urilor.

Compatibili cu instalații fotovoltaice de până la 1000V DC

Conectorii sunt proiectați pentru o tensiune nominală de până la 1000V DC și un curent nominal de până la 30A, fiind potriviți atât pentru sisteme fotovoltaice mobile, cât și pentru numeroase instalații solare fixe.

Înaintea instalării trebuie verificat ca tensiunea maximă în circuit deschis, curentul rezultat prin conectarea în paralel și caracteristicile controlerului MPPT sau ale invertorului să se încadreze în limitele admise ale tuturor componentelor sistemului.

Contacte din cupru cositorit pentru o conexiune eficientă

Contactele electrice sunt realizate din cupru cositorit, material care oferă conductivitate bună și rezistență crescută la oxidare.

Rezistența de contact de maximum 2mΩ contribuie la reducerea pierderilor de energie și a încălzirii în punctele de conectare, atunci când montajul este realizat corect.

Protecție IP67 pentru utilizare în exterior

Carcasele conectorilor sunt fabricate din material izolator PPO, rezistent și adecvat utilizării în instalații fotovoltaice.

Gradul de protecție IP67 asigură protecție împotriva prafului și a pătrunderii temporare a apei, cu condiția ca mufele să fie complet cuplate și montate corespunzător. Conectorii pot fi utilizați astfel în instalații expuse condițiilor specifice mediului exterior.

Materialul carcasei beneficiază de clasificare de rezistență la flacără UL94-V0, iar produsul este încadrat în clasa de siguranță electrică II.

Rezistență mecanică și domeniu extins de temperatură

Construcția robustă oferă o rezistență la tracțiune de până la 100N, contribuind la menținerea conexiunilor în condițiile vibrațiilor și deplasărilor întâlnite în aplicațiile mobile.

Domeniul declarat de temperatură este cuprins între aproximativ –40°C și +93°C, ceea ce permite utilizarea produsului într-o varietate mare de condiții climatice.

Avantaje principale

• Conectarea în paralel a două panouri sau șiruri fotovoltaice

• Configurație 2 în 1

• Set complet pentru polaritatea pozitivă și negativă

• Conectori compatibili MC4

• Cablu solar cu secțiunea de 4mm²

• Lungime: 300mm

• Tensiune nominală: maximum 1000V DC

• Curent nominal: maximum 30A

• Contacte din cupru cositorit

• Rezistență de contact de maximum 2mΩ

• Material izolator PPO

• Grad de protecție IP67

• Clasă de siguranță electrică II

• Rezistență la tracțiune: 100N

• Clasă de rezistență la flacără UL94-V0

• Instalare rapidă, fără realizarea unor ramificații improvizate

• Format compact, potrivit instalațiilor mobile și fixe

• Greutate redusă: 120g/set

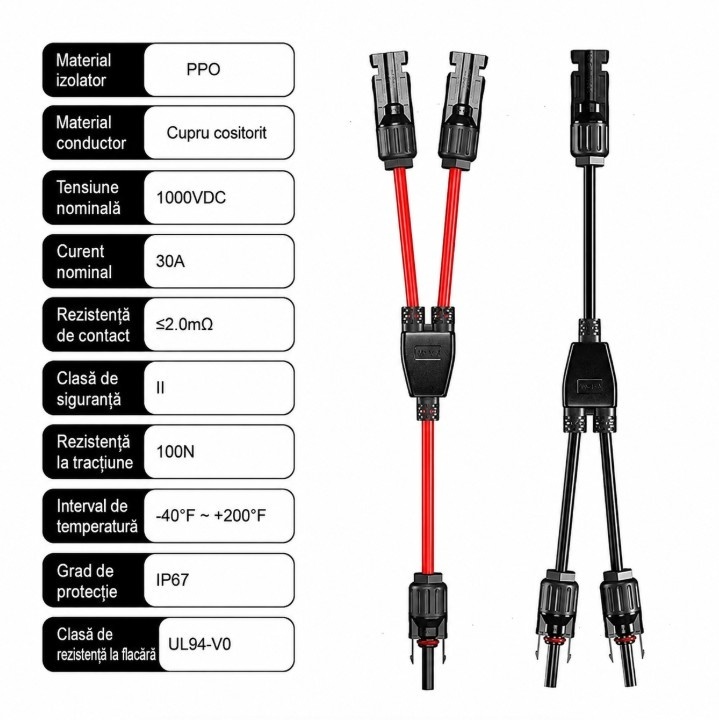

Specificații tehnice

Recomandat pentru

• rulote și autorulote;

• campervan-uri;

• ambarcațiuni;

• sisteme fotovoltaice off-grid;

• instalații solare pentru cabane;

• panouri fotovoltaice montate pe vehicule;

• sisteme cu controler de încărcare MPPT;

• instalații fotovoltaice fixe sau mobile.

Mai multă putere solară printr-o conexiune simplă

Setul de conectori paralel MC4 tip Y îți permite să conectezi rapid două panouri fotovoltaice în paralel, păstrând tensiunea și însumând curentul disponibil. Cu un cablu solar de 4mm², contacte din cupru cositorit și protecție IP67, setul oferă o soluție practică pentru extinderea instalației tale fotovoltaice.

RONIC înseamnă energie care te însoțește. Oriunde!
