Set bare de conexiune Busbar RONIC 4WAYM10 – 600A, 4×M10, roșu + negru

Soluția de vârf pentru distribuția curenților foarte mari

Setul de bare de conexiune RONIC 4WAYM10 este cel mai puternic model din gama noastră de Busbar-uri, fiind conceput pentru centralizarea și distribuirea curenților de până la 600A în instalațiile electrice de curent continuu.

Fiecare bară dispune de 4 borne M10, potrivite pentru cabluri de putere cu secțiuni generoase și pentru echipamente care solicită curenți ridicați.

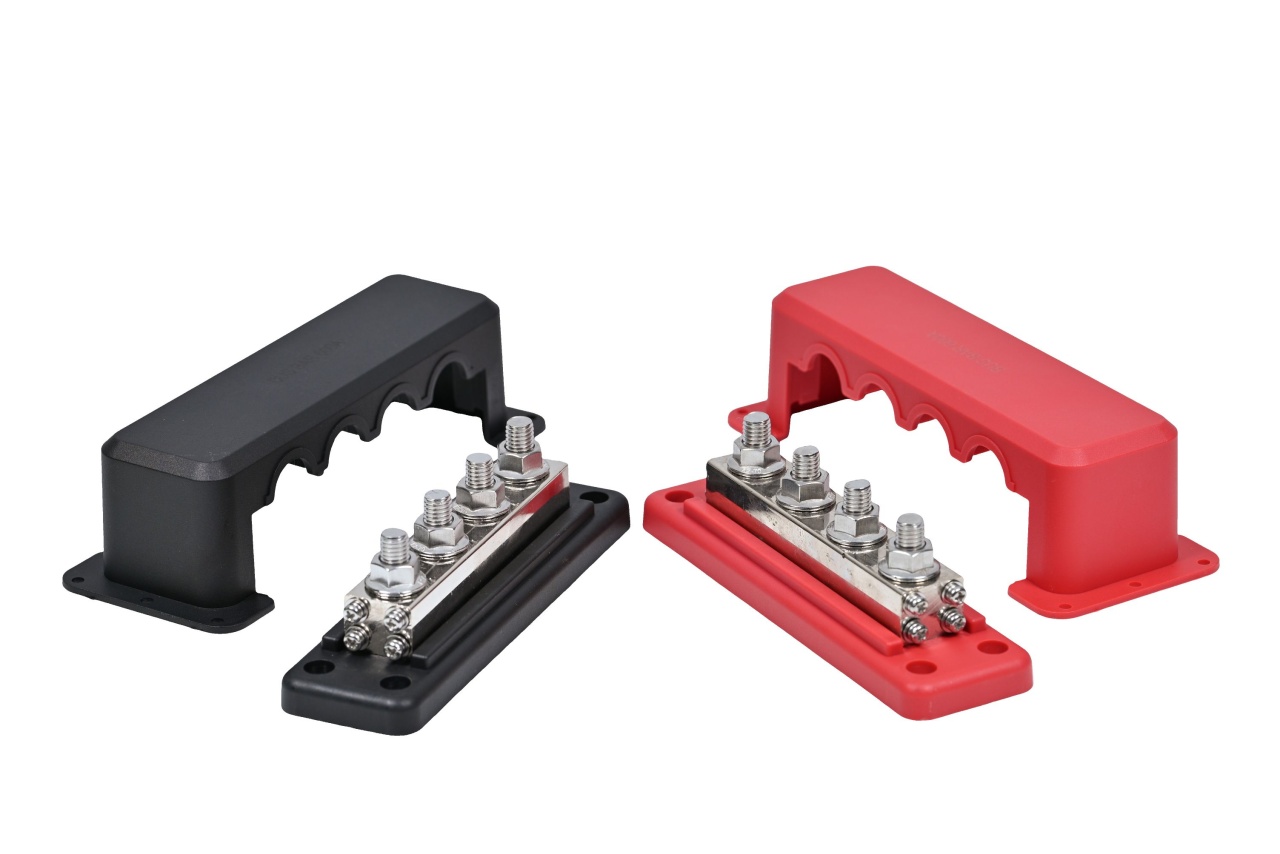

Setul conține:

• o bară roșie, destinată circuitului pozitiv;

• o bară neagră, destinată circuitului negativ.

Produsul se comercializează exclusiv ca set complet roșu + negru.

Capacitate nominală de până la 600A

Fiecare Busbar este proiectat pentru distribuirea unui curent total de până la 600A, în condițiile unui montaj profesional și ale utilizării unor cabluri, papuci și protecții corect dimensionate.

Capacitatea ridicată recomandă modelul RONIC 4WAYM10 pentru instalații prevăzute cu:

• acumulatori LiFePO₄ de capacitate mare;

• bancuri de acumulatori;

• invertoare DC–AC de mare putere;

• mai multe surse de încărcare;

• regulatoare solare de mare putere;

• încărcătoare DC-DC;

• redresoare;

• panouri principale de distribuție;

• echipamente cu un consum electric ridicat.

Valoarea de 600A reprezintă capacitatea nominală totală a fiecărei bare, nu curentul disponibil individual pe fiecare bornă. Suma curenților circuitelor utilizate simultan nu trebuie să depășească această limită.

Patru borne M10 pe fiecare Busbar

Fiecare bară colectoare este prevăzută cu 4 borne filetate M10, destinate conectării cablurilor principale de putere.

Configurația setului oferă:

• 4 conexiuni M10 pe bara pozitivă;

• 4 conexiuni M10 pe bara negativă;

• 8 puncte de conectare M10 în întregul set.

Bornele M10 permit utilizarea papucilor electrici cu diametrul interior de 10mm și realizarea unor conexiuni mecanice ferme, necesare în instalațiile prin care circulă curenți foarte mari.

Construcție robustă pentru aplicații solicitante

Modelul RONIC 4WAYM10 utilizează un ansamblu conductor masiv, conceput pentru distribuția curenților ridicați și pentru conectarea cablurilor de putere.

Greutatea totală de 1,40kg a setului reflectă construcția solidă a celor două bare colectoare și îl diferențiază de modelele destinate instalațiilor cu amperaj mai redus.

Setul este potrivit pentru proiecte în care stabilitatea conexiunilor, suprafața de contact și organizarea cablurilor sunt esențiale.

Ideal pentru invertoare și bancuri de acumulatori

RONIC 4WAYM10 poate fi utilizat ca punct principal de distribuție între acumulatori și echipamentele instalației.

În funcție de proiectarea sistemului, bornele M10 pot fi utilizate pentru:

• conexiunea principală de la acumulator;

• conectarea unui banc de acumulatori;

• conexiunea către invertor;

• conexiunea regulatorului solar;

• conexiunea încărcătorului DC-DC;

• conexiunea redresorului;

• alimentarea unui panou de siguranțe;

• legătura către un alt punct principal de distribuție.

Reduce aglomerarea bornelor acumulatorului

Conectarea mai multor cabluri direct pe bornele acumulatorului poate conduce la suprapunerea excesivă a papucilor, presiune neuniformă și dificultăți la verificarea instalației.

Setul RONIC 4WAYM10 permite mutarea conexiunilor într-un punct central de distribuție, oferind avantaje importante:

• organizarea mai bună a cablurilor;

• reducerea suprapunerii papucilor;

• conexiuni mai ușor de verificat;

• întreținere simplificată;

• posibilitatea extinderii instalației;

• reducerea solicitării mecanice asupra bornelor acumulatorului;

• separarea clară a circuitelor pozitive și negative.

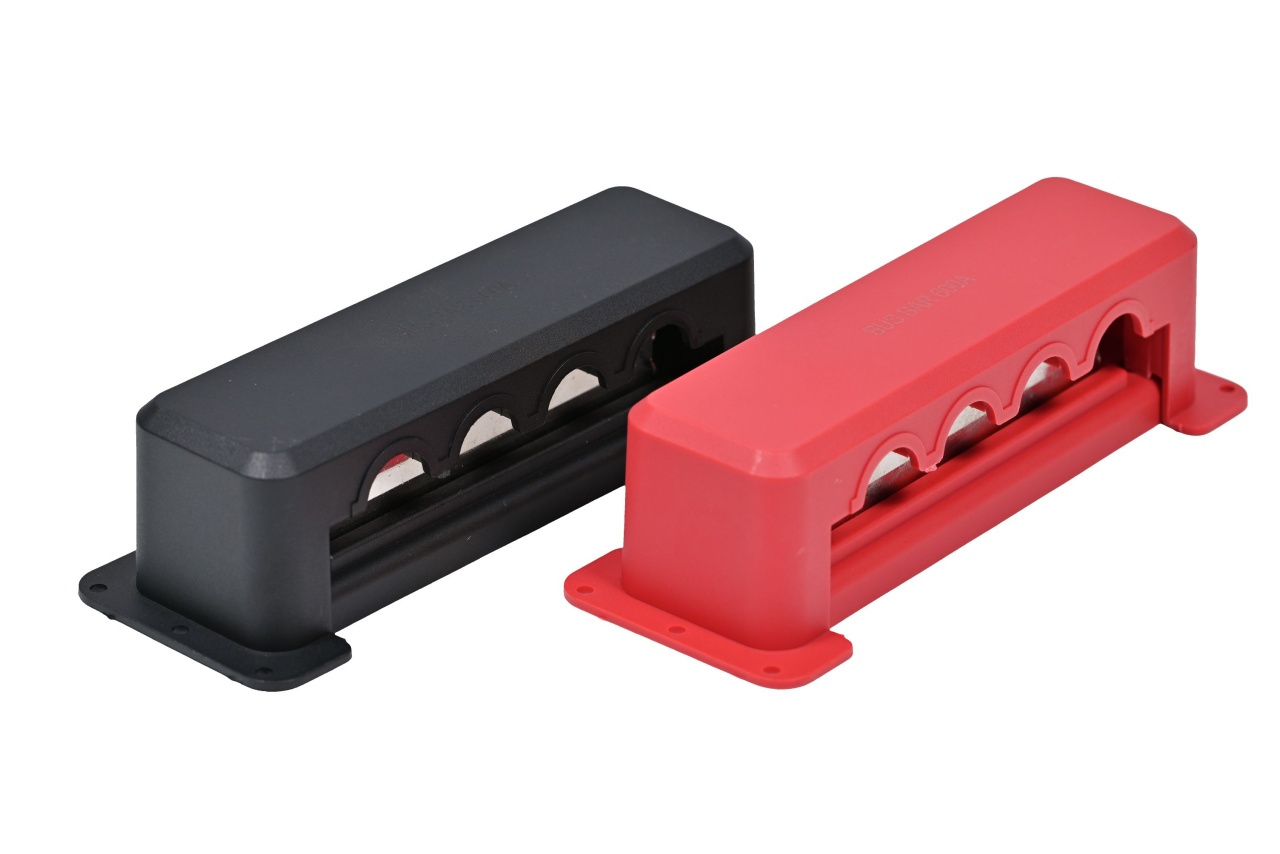

Carcase individuale de protecție

Fiecare bară este prevăzută cu o carcasă individuală în culoarea corespunzătoare polarității.

Carcasele contribuie la:

• reducerea riscului de atingere accidentală a bornelor;

• limitarea contactului cu obiecte conductoare;

• protejarea conexiunilor mecanice;

• organizarea traseelor de cablu;

• menținerea unui aspect curat și profesional.

Deschiderile frontale permit accesul cablurilor la fiecare bornă M10, în timp ce partea superioară a conexiunilor rămâne acoperită.

Identificarea rapidă a polarității

Codificarea cromatică permite recunoașterea imediată a circuitelor:

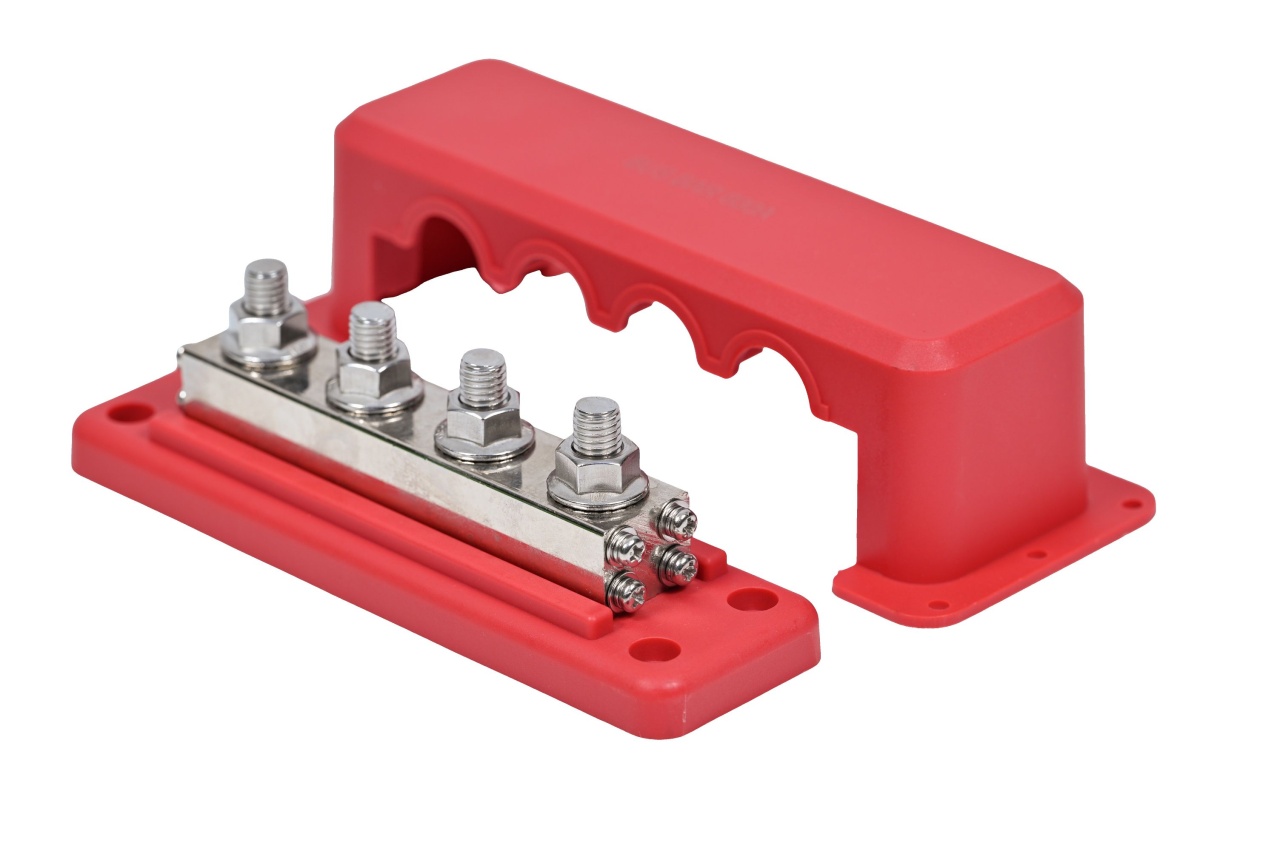

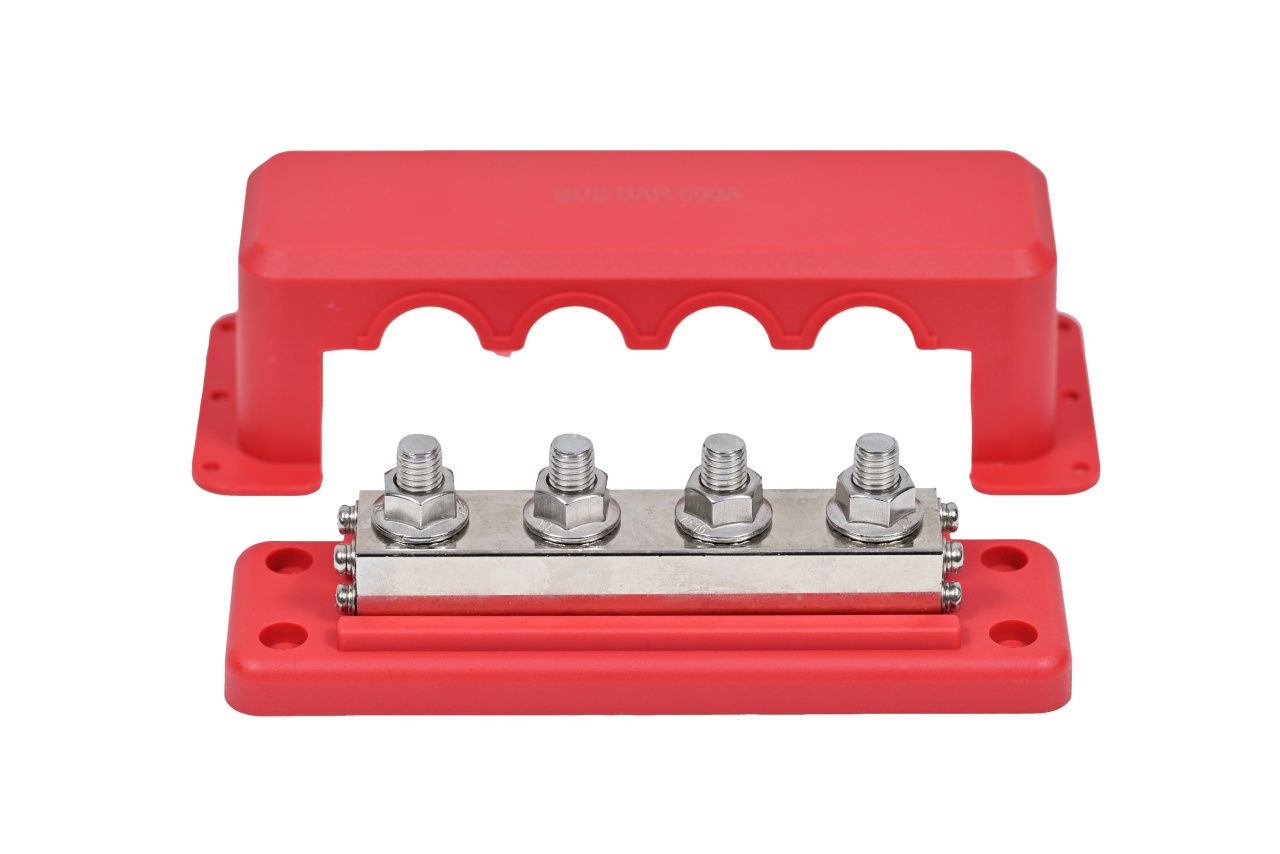

• roșu pentru pozitiv (+);

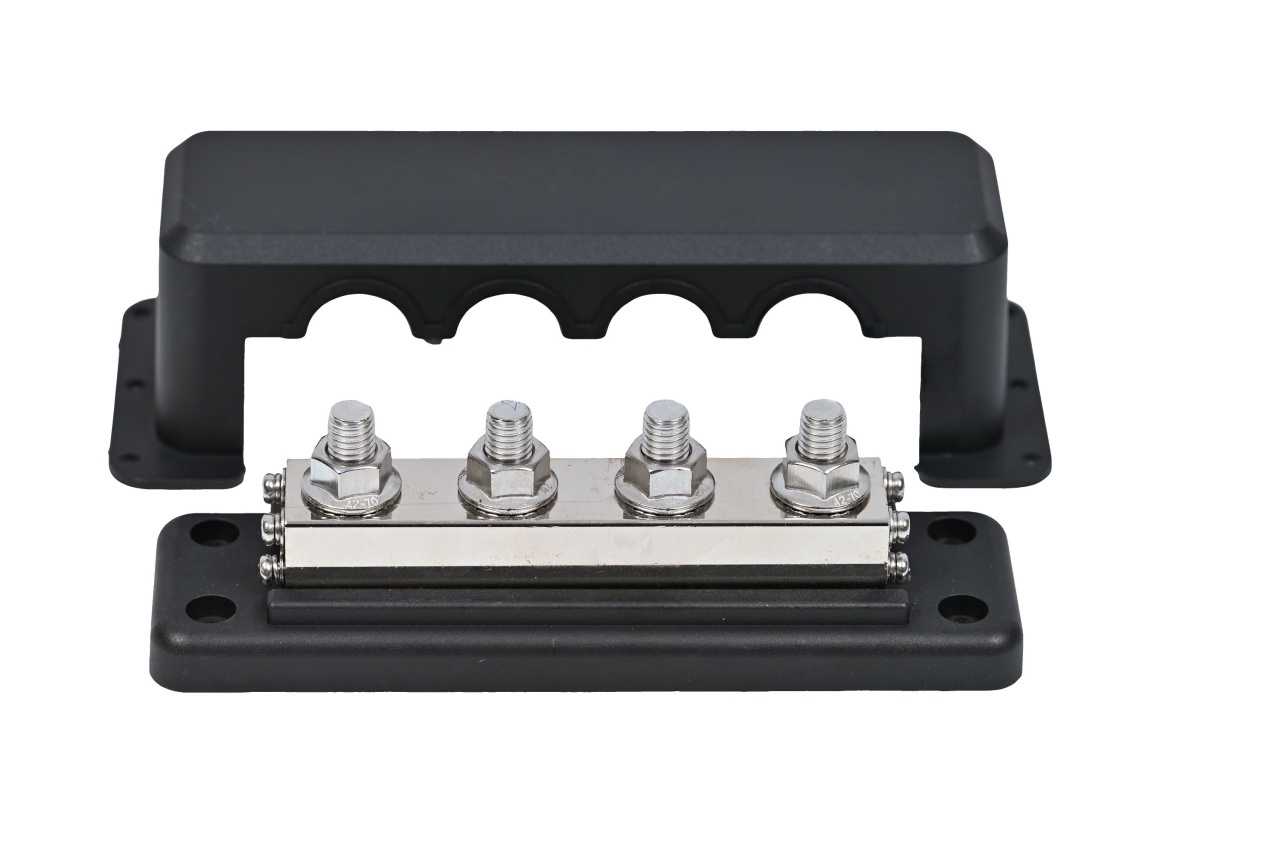

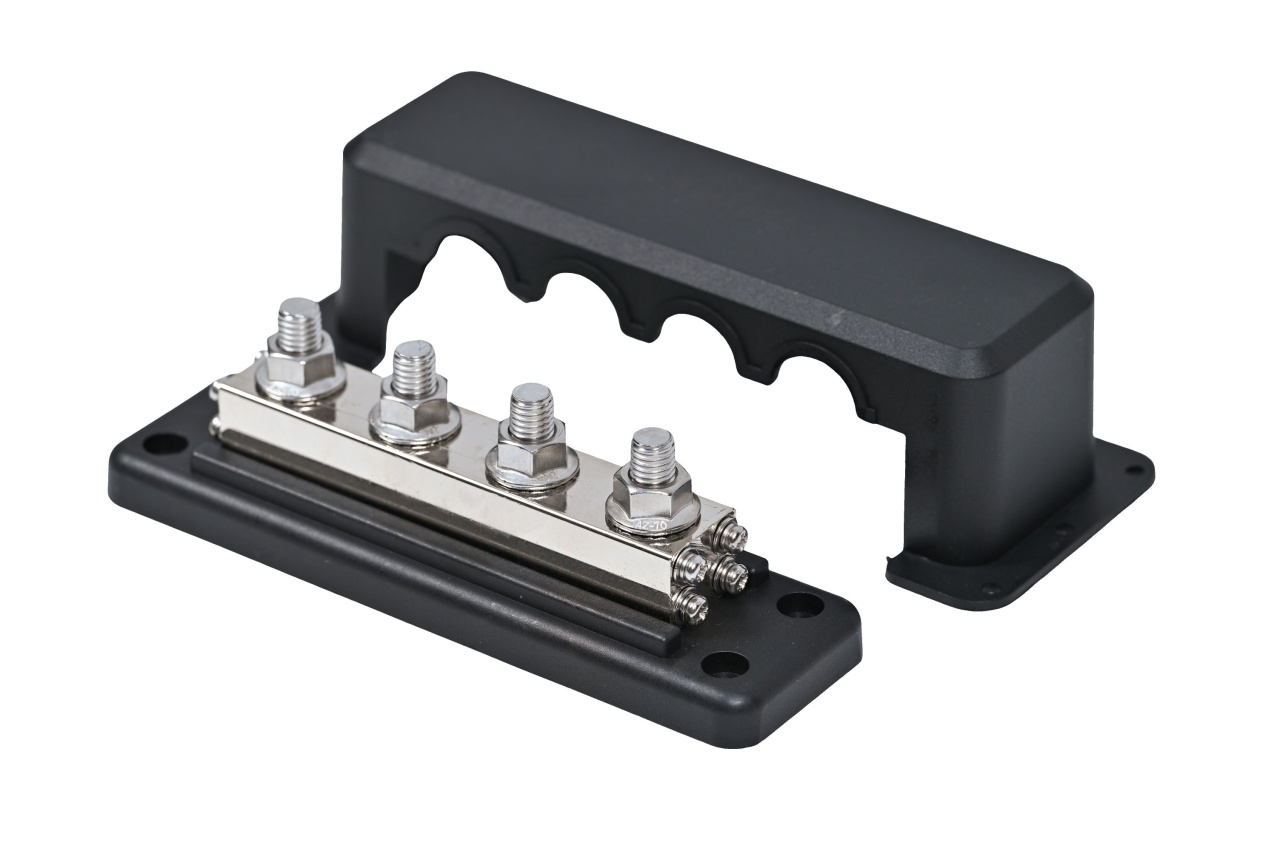

• negru pentru negativ (–).

Separarea vizuală a polarităților simplifică montajul și lucrările ulterioare de verificare sau întreținere.

Dimensiuni generoase pentru conexiuni de mare putere

Fiecare bară are dimensiunile de 204 × 77 × 54mm, incluzând baza și carcasa de protecție.

Formatul oferă spațiul necesar conectării și organizării cablurilor de putere cu papuci M10.

Greutatea totală a setului format din bara roșie și bara neagră este de:

• 1400g;

• echivalentul a 1,40kg.

Fixare stabilă pe suprafața de montaj

Bazele sunt prevăzute cu mai multe puncte de fixare, permițând instalarea sigură pe un panou electric, într-un compartiment tehnic sau pe o altă suprafață rigidă.

Fixarea stabilă este deosebit de importantă în cazul cablurilor groase, care pot exercita forțe mecanice semnificative asupra bornelor.

Avantaje principale

• Model: RONIC 4WAYM10

• Cel mai puternic Busbar din gama RONIC

• Set complet format din două bare de conexiune

• Bară roșie pentru circuitul pozitiv

• Bară neagră pentru circuitul negativ

• Capacitate nominală de până la 600A

• 4 borne M10 pe fiecare Busbar

• 8 conexiuni M10 în întregul set

• Potrivit pentru cabluri de mare putere

• Construcție solidă și robustă

• Carcasă individuală pentru fiecare bară

• Acces frontal pentru cabluri

• Protecție îmbunătățită a bornelor

• Centralizarea distribuției energiei

• Reducerea aglomerării bornelor acumulatorului

• Identificarea rapidă a polarității

• Mai multe puncte pentru fixare

• Dimensiuni per bară: 204 × 77 × 54mm

• Greutate totală set: 1400g / 1,40kg

• Potrivit pentru aplicații mobile și staționare de mare putere

Specificații tehnice

Recomandat pentru

• autorulote cu instalații electrice de mare putere;

• campervan-uri și vehicule speciale;

• rulote;

• ambarcațiuni;

• sisteme fotovoltaice;

• instalații off-grid;

• bancuri de acumulatori LiFePO₄;

• invertoare DC–AC de mare putere;

• regulatoare solare MPPT;

• încărcătoare DC-DC;

• redresoare;

• panouri principale de distribuție DC;

• instalații electrice auto și marine;

• aplicații energetice mobile;

• instalații staționare cu acumulatori.

Recomandări importante pentru instalare

Într-o instalație de 12V, un curent de 600A presupune cabluri foarte groase, trasee cât mai scurte și conexiuni executate profesional.

Pentru funcționarea sigură a sistemului se recomandă:

• dimensionarea cablurilor în funcție de curent, lungime și căderea de tensiune;

• utilizarea papucilor M10 potriviți secțiunii cablurilor;

• sertizarea profesională a papucilor;

• curățarea suprafețelor de contact înainte de montaj;

• fixarea fiecărui papuc direct și uniform pe suprafața conductoare;

• strângerea piulițelor la cuplul recomandat;

• evitarea suprapunerii excesive a papucilor;

• susținerea mecanică a cablurilor groase;

• fixarea barelor pe o suprafață rigidă;

• montarea carcaselor după realizarea conexiunilor;

• protejarea individuală a circuitelor pozitive;

• montarea unei siguranțe principale cât mai aproape de acumulator;

• verificarea periodică a temperaturii și strângerii conexiunilor;

• respectarea limitei totale de 600A a fiecărei bare.

Barele colectoare nu înlocuiesc siguranțele fuzibile, întrerupătoarele automate sau celelalte dispozitive de protecție. Fiecare circuit pozitiv trebuie protejat cu o siguranță dimensionată în funcție de cablu și de echipamentul conectat.

Performanță maximă pentru instalații fără compromisuri

Setul RONIC 4WAYM10 este alegerea potrivită pentru instalațiile electrice DC în care distribuirea curenților foarte mari trebuie realizată într-un mod organizat și robust.

Cu o capacitate nominală totala de până la 600A, patru borne M10 pe fiecare bară, carcase individuale și o greutate totală de 1,40kg, acest set este pregătit pentru aplicațiile energetice solicitante.

Produsul se livrează exclusiv ca set format dintr-un Busbar roșu și un Busbar negru.

RONIC înseamnă energie care te însoțește. Oriunde!
