Set bare de conexiune Busbar RONIC BB-19-B-6 – 400A, 4×M10, roșu + negru

Distribuție de mare putere într-o carcasă compactă și protejată

Setul de bare de conexiune RONIC BB-19-B-6 este proiectat pentru centralizarea și distribuirea curenților mari în instalațiile electrice de curent continuu.

Cu o capacitate nominală de până la 400A și câte 4 borne M10 pe fiecare bară, setul oferă puncte de conectare robuste pentru acumulatori, invertoare, regulatoare solare, încărcătoare și alte echipamente de mare putere.

Setul conține:

• o bară roșie, destinată circuitului pozitiv;

• o bară neagră, destinată circuitului negativ.

Produsul se comercializează exclusiv ca set complet roșu + negru.

Capacitate nominală de până la 400A

Fiecare Busbar este proiectat pentru distribuirea unui curent total de până la 400A, în condițiile unui montaj corect și ale utilizării unor cabluri, papuci și protecții dimensionate corespunzător.

Capacitatea ridicată recomandă acest model pentru instalații prevăzute cu:

• acumulatori LiFePO₄ de capacitate mare;

• invertoare DC–AC de putere ridicată;

• regulatoare solare;

• încărcătoare DC-DC;

• redresoare;

• panouri principale de distribuție;

• mai multe surse de încărcare;

• echipamente cu un consum electric important.

Valoarea de 400A reprezintă capacitatea nominală totală a fiecărei bare, nu curentul disponibil separat pe fiecare bornă. Suma curenților circuitelor utilizate simultan nu trebuie să depășească această limită.

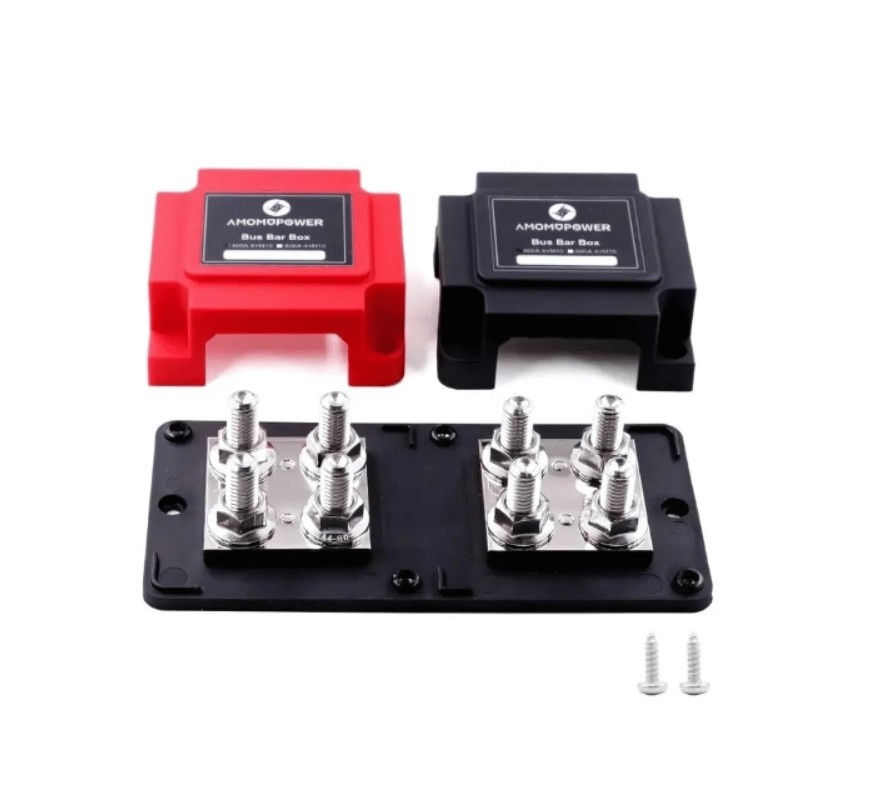

Patru borne M10 pe fiecare Busbar

Fiecare bară este prevăzută cu 4 borne filetate M10, potrivite pentru cabluri de putere echipate cu papuci corespunzători.

Configurația setului oferă:

• 4 conexiuni M10 pe bara pozitivă;

• 4 conexiuni M10 pe bara negativă;

• 8 puncte de conectare M10 în întregul set.

Bornele M10 permit utilizarea papucilor de dimensiuni mari și realizarea unor conexiuni mecanice ferme, adecvate instalațiilor care transportă curenți ridicați.

Ideal pentru sisteme cu acumulator și invertor de mare putere

Modelul RONIC BB-19-B-6 poate fi utilizat ca punct central de distribuție între acumulator și echipamentele principale ale instalației.

În funcție de configurația sistemului, bornele M10 pot fi utilizate pentru:

• cablul principal de la acumulator;

• conexiunea către invertor;

• conexiunea regulatorului solar;

• conexiunea încărcătorului DC-DC;

• conexiunea redresorului;

• alimentarea unui panou de siguranțe;

• legătura către un alt punct de distribuție;

• conectarea echipamentelor auxiliare de putere.

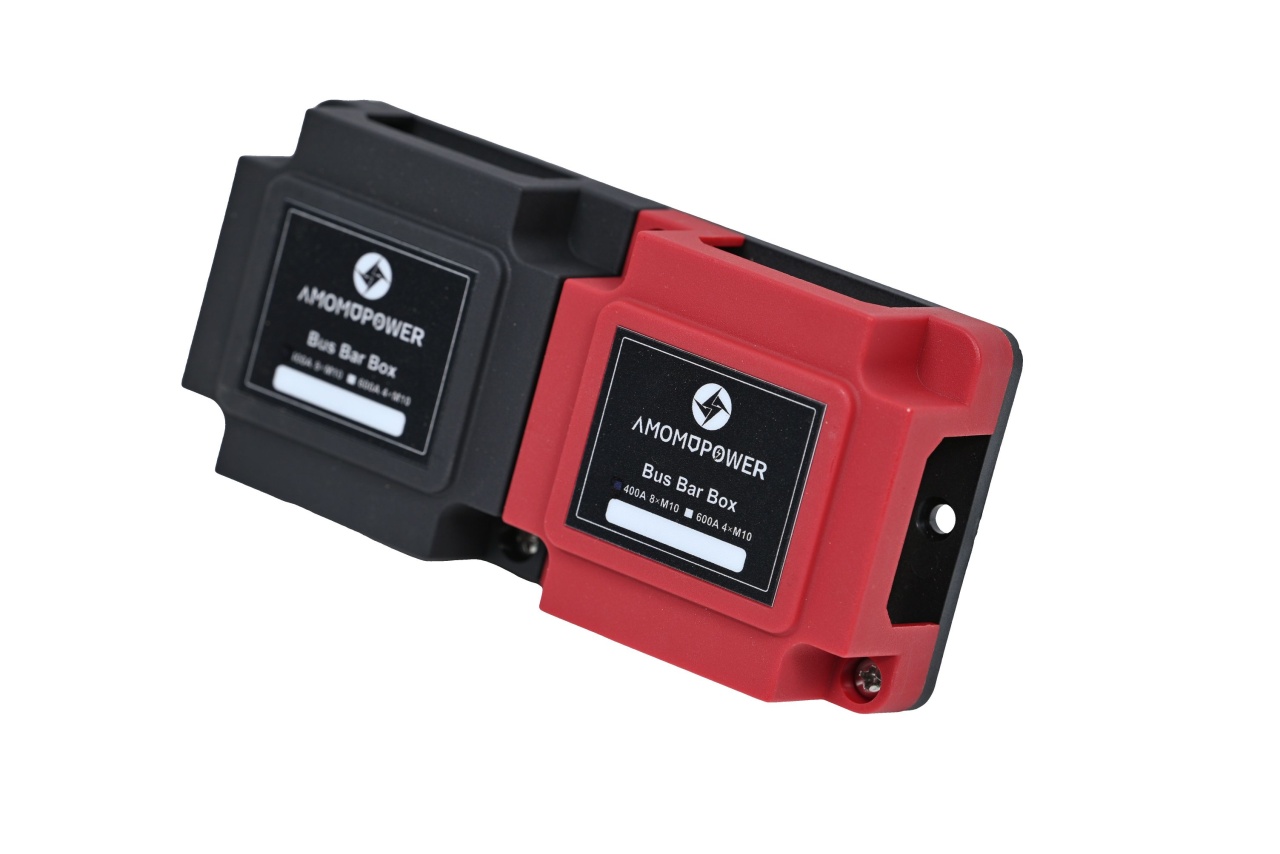

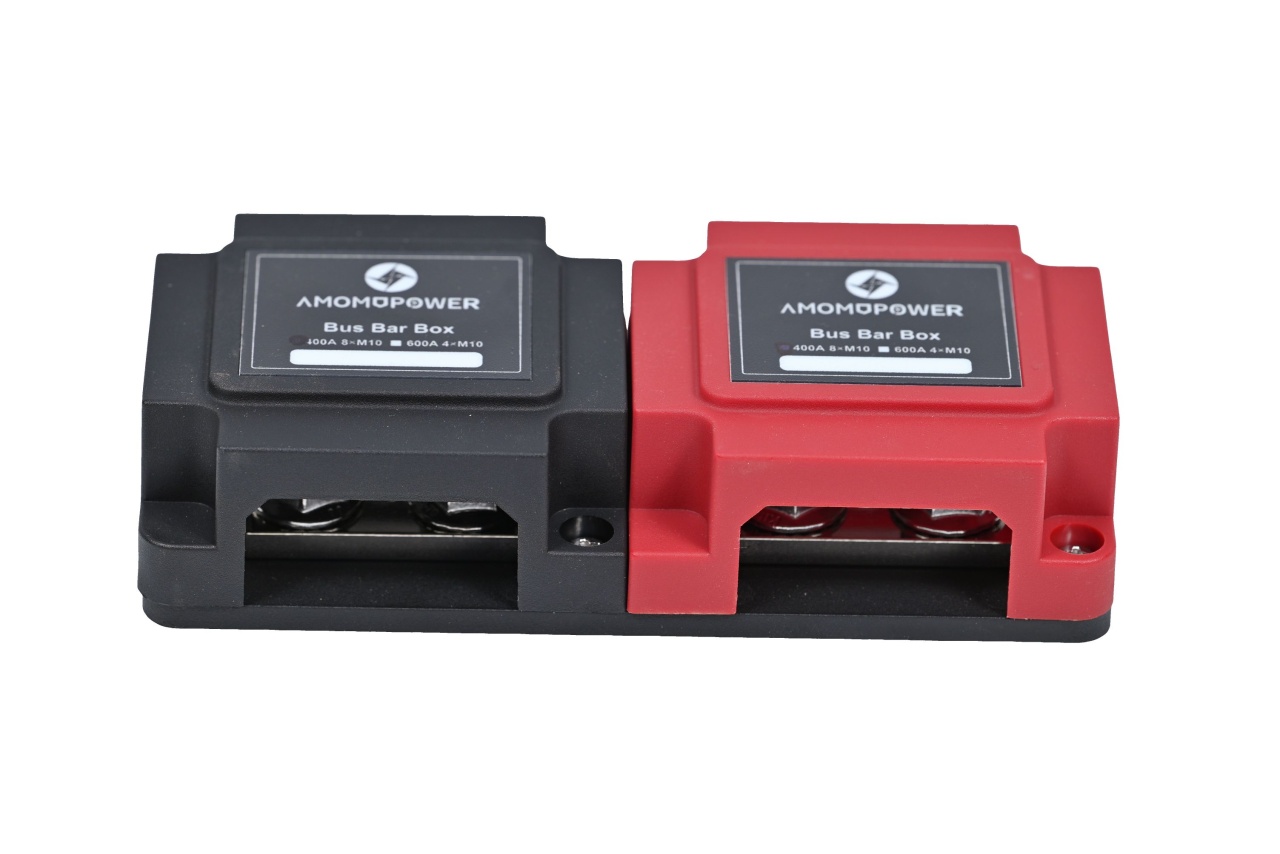

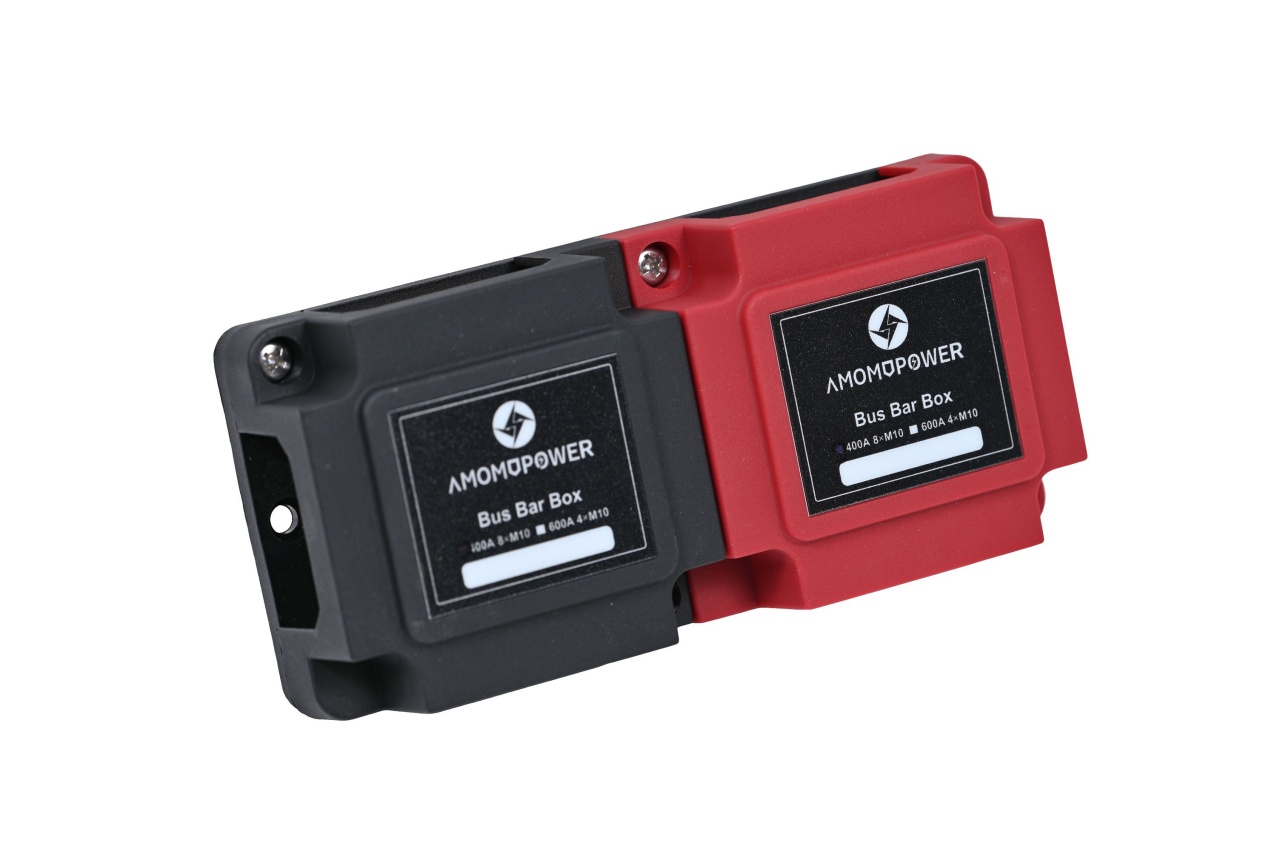

Carcasă individuală pentru fiecare polaritate

Fiecare bară colectoare este integrată într-o carcasă dedicată, care protejează zona conexiunilor și separă clar circuitul pozitiv de cel negativ.

Construcția carcaselor oferă mai multe avantaje:

• reduce riscul atingerii accidentale a bornelor;

• limitează contactul cu obiecte conductoare;

• protejează conexiunile mecanice;

• menține cablurile mai bine organizate;

• oferă instalației un aspect curat și profesional;

• facilitează verificarea și întreținerea.

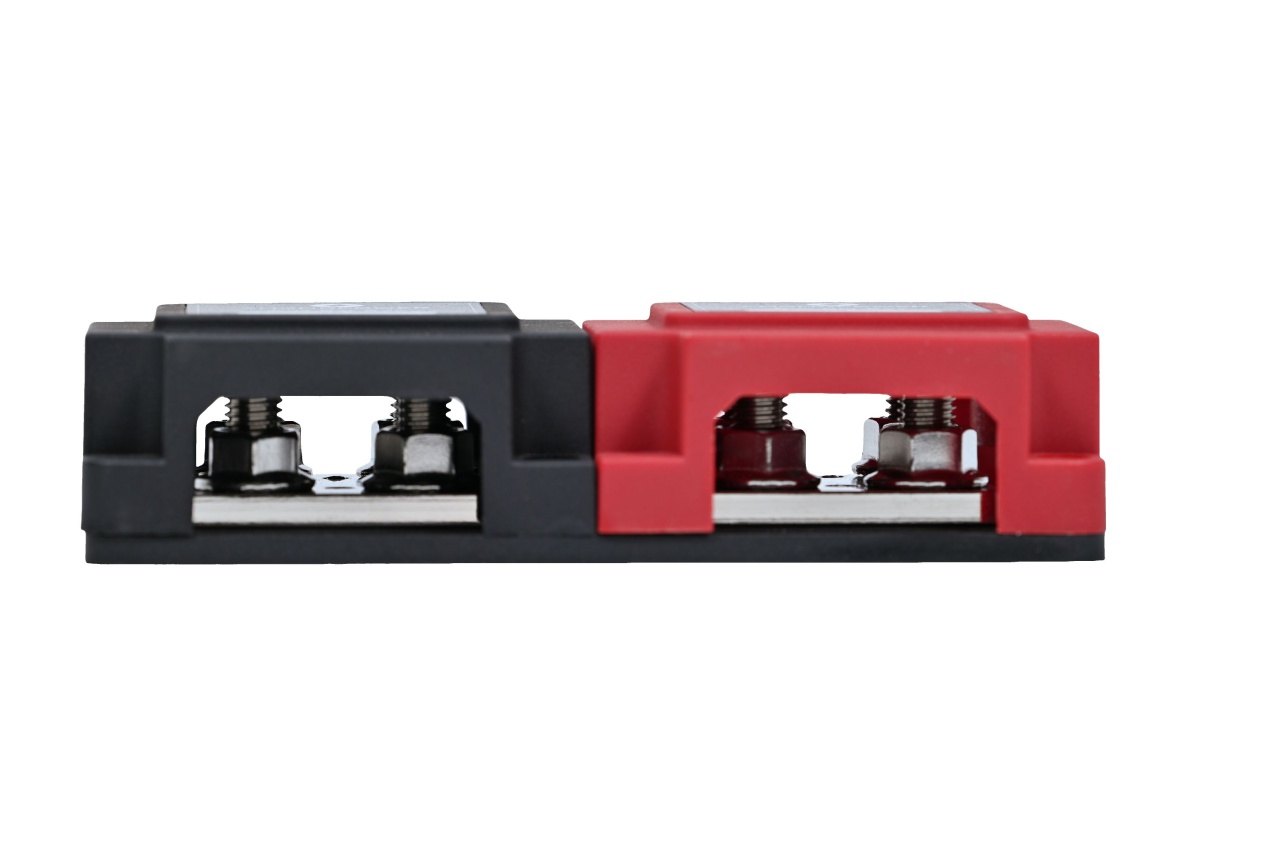

Deschiderile laterale permit accesul cablurilor către bornele M10, păstrând în același timp conexiunile protejate.

Format compact și construcție solidă

Fiecare bară de conexiune are dimensiunile de 169 × 79 × 41mm, incluzând carcasa de protecție.

Formatul compact permite instalarea într-un panou electric, într-un compartiment pentru acumulatori sau într-un alt spațiu tehnic adecvat.

Greutatea totală a setului format din bara roșie și bara neagră este de 560g, oferind un echilibru bun între construcția solidă și integrarea facilă în aplicațiile mobile sau staționare.

Identificarea rapidă a polarității

Codificarea cromatică permite recunoașterea imediată a circuitelor:

• roșu pentru pozitiv (+);

• negru pentru negativ (–).

Separarea vizuală reduce riscul de confuzie între conductoarele pozitive și cele negative și simplifică intervențiile ulterioare asupra instalației.

Reduce aglomerarea bornelor acumulatorului

Conectarea directă a mai multor cabluri pe bornele acumulatorului poate conduce la suprapunerea papucilor, contacte mecanice neuniforme și o instalație dificil de verificat.

Setul RONIC BB-19-B-6 permite transferarea conexiunilor într-un punct central de distribuție, oferind:

• o instalație mai ordonată;

• reducerea suprapunerii papucilor;

• acces simplificat la fiecare conexiune;

• verificare și întreținere mai ușoare;

• posibilitatea extinderii sistemului;

• reducerea solicitării mecanice asupra bornelor acumulatorului;

• separarea clară a polarităților.

Fixare stabilă pe suprafața de montaj

Carcasele sunt prevăzute cu puncte de fixare, permițând instalarea pe un panou electric, într-un compartiment tehnic sau pe o altă suprafață rigidă adecvată.

Fixarea corectă împiedică deplasarea componentelor și reduce solicitarea mecanică exercitată de cablurile groase asupra bornelor.

Avantaje principale

• Model: RONIC BB-19-B-6

• Set complet format din două bare de conexiune

• Bară roșie pentru circuitul pozitiv

• Bară neagră pentru circuitul negativ

• Capacitate nominală de până la 400A

• 4 borne M10 pe fiecare Busbar

• 8 conexiuni M10 în întregul set

• Potrivit pentru cabluri de putere cu papuci M10

• Carcasă individuală pentru fiecare bară

• Protecție îmbunătățită a conexiunilor

• Acces lateral pentru cabluri

• Centralizarea distribuției energiei

• Reducerea aglomerării bornelor acumulatorului

• Identificarea rapidă a polarității

• Puncte dedicate pentru fixare

• Dimensiuni per bară: 169 × 79 × 41mm

• Greutate totală set: 560g

• Potrivit pentru aplicații mobile și staționare

Specificații tehnice

Recomandat pentru

• autorulote;

• campervan-uri;

• rulote;

• ambarcațiuni;

• sisteme fotovoltaice;

• instalații off-grid;

• sisteme cu acumulatori LiFePO₄;

• invertoare DC–AC de mare putere;

• regulatoare solare MPPT;

• încărcătoare DC-DC;

• redresoare;

• panouri principale de distribuție DC;

• instalații electrice auto și marine;

• aplicații energetice mobile;

• instalații staționare cu acumulatori.

Recomandări importante pentru instalare

Pentru realizarea unei instalații sigure se recomandă:

• dimensionarea cablurilor în funcție de curent, lungime și căderea de tensiune;

• utilizarea papucilor M10 potriviți secțiunii cablurilor;

• sertizarea profesională a papucilor;

• curățarea suprafețelor de contact înainte de montaj;

• fixarea fiecărui papuc direct și uniform pe suprafața conductoare;

• strângerea piulițelor la cuplul recomandat;

• evitarea suprapunerii excesive a papucilor;

• fixarea carcaselor pe o suprafață rigidă;

• protejarea individuală a circuitelor pozitive;

• montarea unei siguranțe principale cât mai aproape de acumulator;

• verificarea periodică a temperaturii și strângerii conexiunilor;

• respectarea limitei totale de 400A a fiecărei bare.

Barele colectoare nu înlocuiesc siguranțele fuzibile, întrerupătoarele automate sau celelalte dispozitive de protecție. Fiecare circuit pozitiv trebuie protejat cu o siguranță dimensionată în funcție de cablu și de echipamentul conectat.

Distribuție sigură pentru sisteme de mare putere

Setul RONIC BB-19-B-6, cu o capacitate nominală de până la 400A și patru borne M10 pe fiecare bară, oferă o soluție robustă pentru centralizarea conexiunilor din instalațiile electrice DC de mare putere.

Carcasele individuale protejează conexiunile, permit accesul lateral al cablurilor și asigură separarea clară a circuitelor pozitive și negative.

Fiecare bară are dimensiunile de 169 × 79 × 41mm, iar greutatea totală a setului este de 560g.

Produsul se livrează exclusiv ca set format dintr-un Busbar roșu și un Busbar negru.

RONIC înseamnă energie care te însoțește. Oriunde!
