Set bare de conexiune Busbar RONIC 6WAY300A – 300A, 6×M10, roșu + negru

Mai multe conexiuni pentru instalații electrice DC complexe

Setul de bare de conexiune RONIC 6WAY300A este proiectat pentru centralizarea și distribuirea curenților mari în instalațiile electrice de curent continuu.

Cu o capacitate nominală de până la 300A și câte 6 borne M10 pe fiecare bară, setul permite conectarea mai multor echipamente de putere într-un punct comun de distribuție.

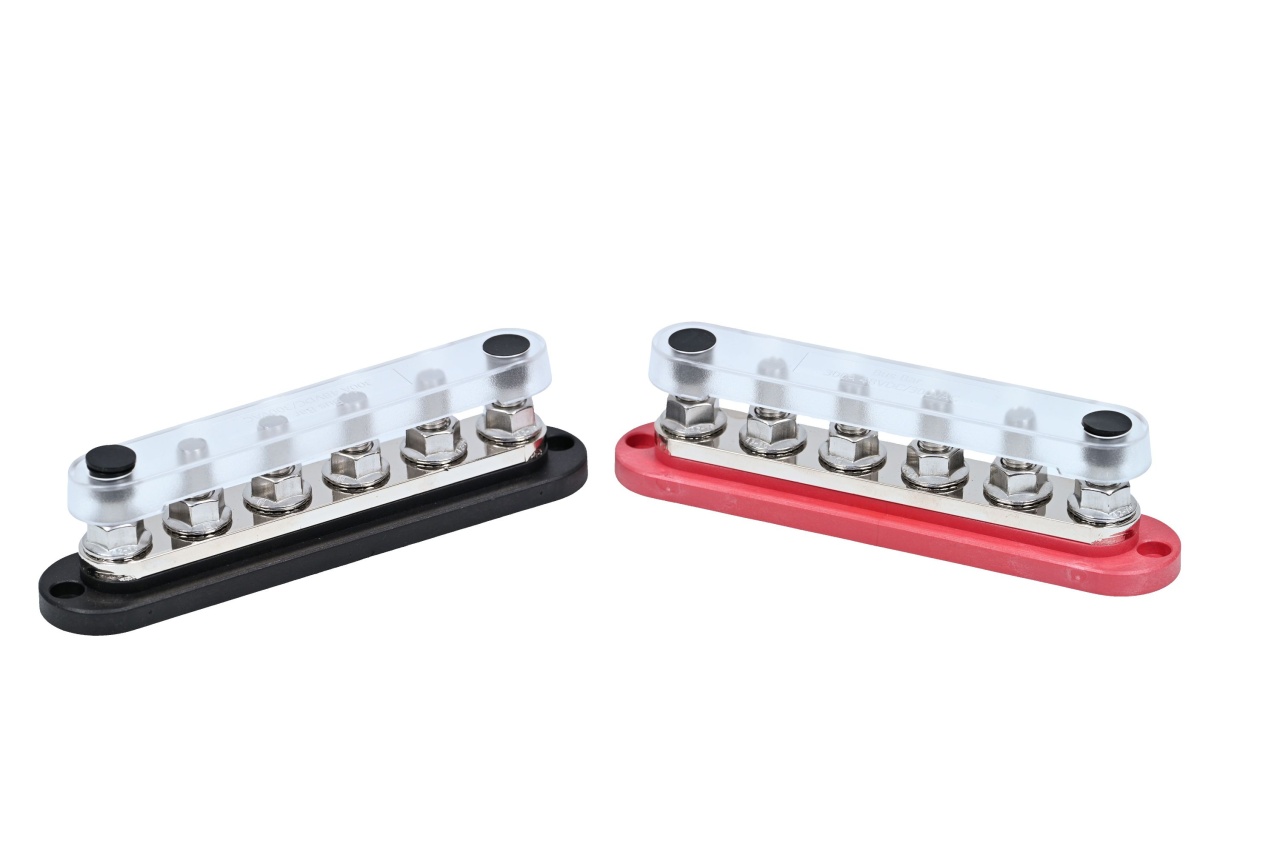

Setul conține:

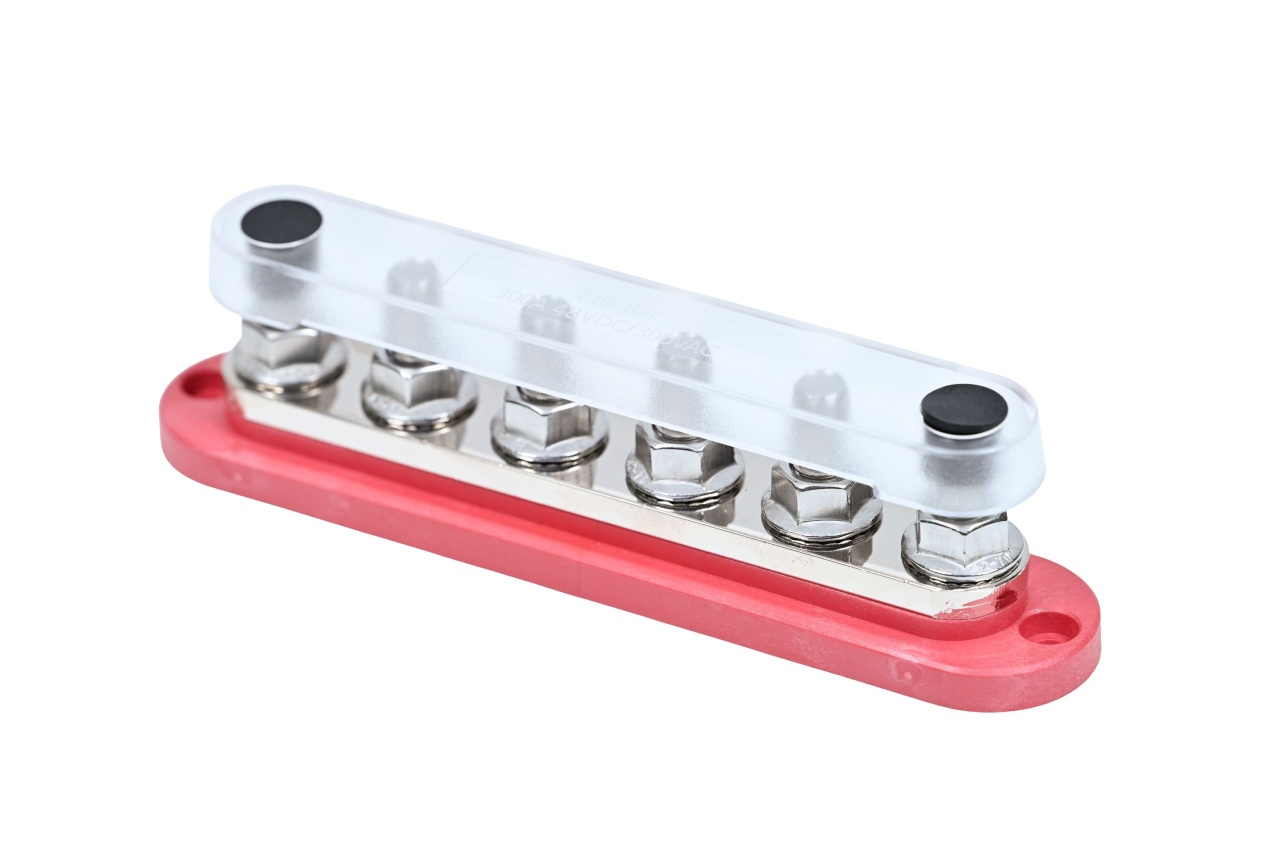

• o bară roșie, destinată circuitului pozitiv;

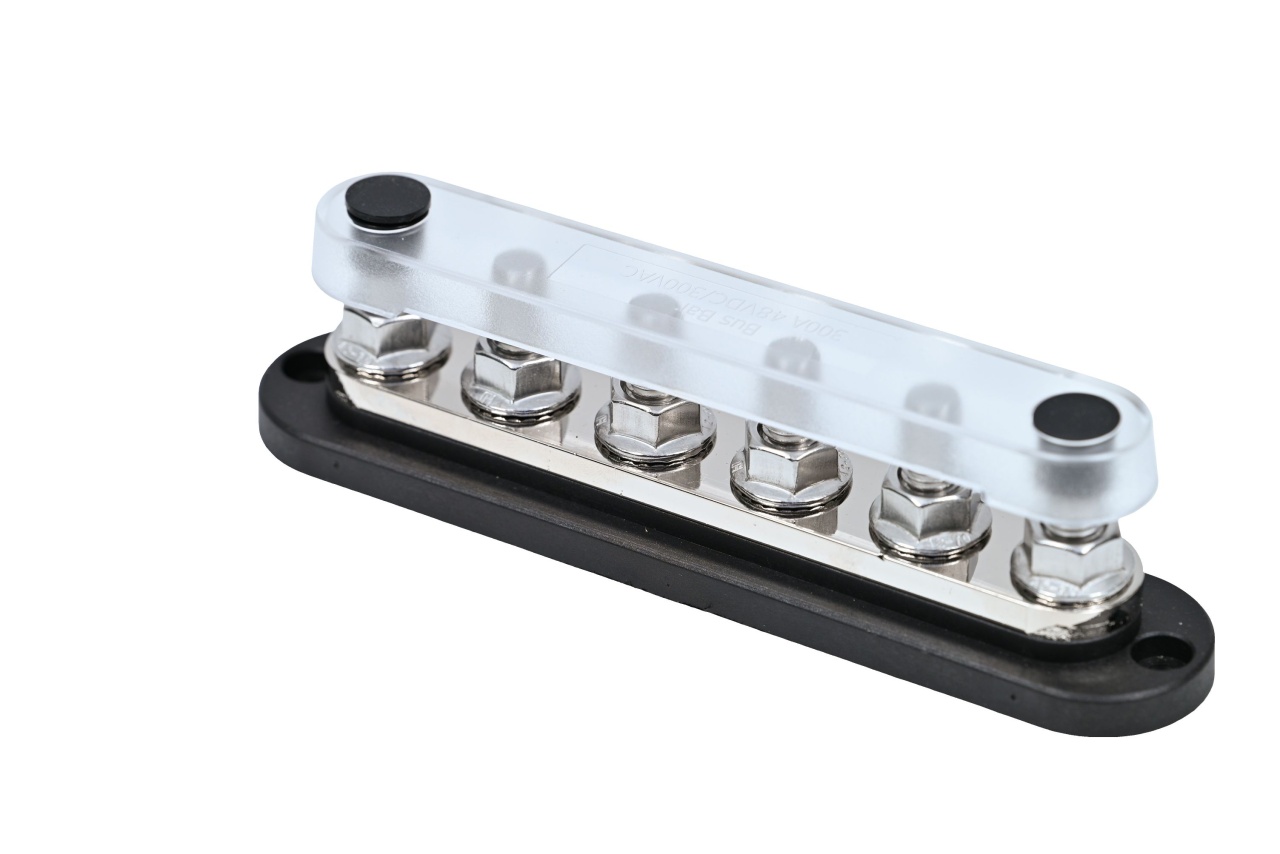

• o bară neagră, destinată circuitului negativ.

Produsul se comercializează exclusiv ca set complet roșu + negru.

Șase borne M10 pe fiecare Busbar

Fiecare bară colectoare este prevăzută cu 6 borne filetate M10, potrivite pentru cabluri de putere prevăzute cu papuci corespunzători.

Configurația oferă:

• 6 conexiuni M10 pe bara pozitivă;

• 6 conexiuni M10 pe bara negativă;

• 12 puncte de conectare M10 în întregul set.

Numărul generos de borne permite conectarea mai multor echipamente fără aglomerarea bornelor acumulatorului și fără suprapunerea excesivă a papucilor de cablu.

Capacitate nominală de până la 300A

Fiecare Busbar este proiectat pentru un curent total de până la 300A, în condițiile unui montaj corect și ale utilizării unor cabluri și papuci dimensionați corespunzător.

Capacitatea ridicată recomandă setul pentru distribuirea energiei între:

• acumulatori;

• invertoare DC–AC;

• regulatoare solare;

• încărcătoare DC-DC;

• redresoare;

• panouri de siguranțe;

• alte echipamente de putere.

Valoarea de 300A reprezintă capacitatea nominală totală a fiecărei bare, nu curentul disponibil separat pe fiecare bornă. Suma curenților circuitelor care funcționează simultan nu trebuie să depășească această limită.

Ideal pentru instalații cu mai multe echipamente

Cele șase conexiuni disponibile pe fiecare bară oferă flexibilitate pentru realizarea unor instalații electrice mai complexe.

În funcție de configurația sistemului, bornele pot fi utilizate pentru:

• conexiunea principală de la acumulator;

• conexiunea către invertor;

• conexiunea regulatorului solar MPPT;

• conexiunea încărcătorului DC-DC;

• conexiunea redresorului;

• alimentarea panoului de siguranțe;

• conectarea unui monitor de baterie prin șunt;

• conectarea unui alt punct de distribuție;

• integrarea unor echipamente suplimentare.

Această configurație este potrivită în special pentru autorulote, campervan-uri, ambarcațiuni și sisteme off-grid echipate cu mai multe surse de încărcare și consumatori de putere.

Borne M10 pentru cabluri de putere

Bornele M10 permit utilizarea papucilor electrici cu diametrul interior de 10mm și sunt potrivite pentru cabluri cu secțiuni mari.

Pentru realizarea unor conexiuni sigure este important ca papucii să fie:

• compatibili cu bornele M10;

• potriviți secțiunii cablului;

• sertizați cu o presă adecvată;

• fixați direct și uniform pe suprafața conductoare;

• strânși la cuplul recomandat.

O conexiune corect realizată contribuie la reducerea rezistenței de contact, a căderilor de tensiune și a încălzirii locale.

Reduce aglomerarea bornelor acumulatorului

Conectarea directă a mai multor cabluri pe bornele acumulatorului poate conduce la o instalație dificil de verificat și de întreținut.

Setul RONIC 6WAY300A permite mutarea conexiunilor într-un punct central de distribuție, oferind avantaje importante:

• organizarea mai bună a cablurilor;

• reducerea suprapunerii papucilor;

• acces simplificat la fiecare circuit;

• întreținere mai ușoară;

• extinderea ulterioară a instalației;

• reducerea solicitării mecanice asupra bornelor acumulatorului;

• separarea clară a circuitelor pozitive și negative.

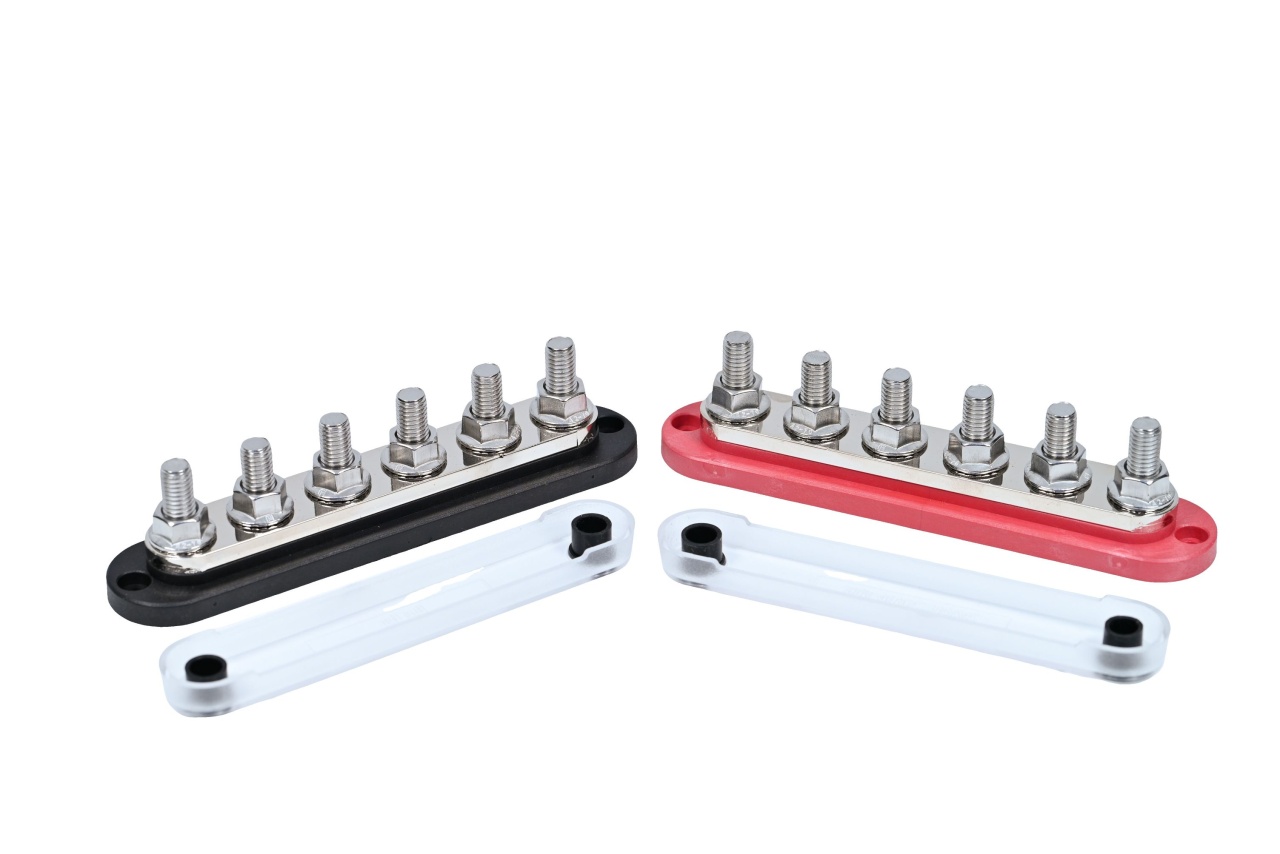

Capace transparente de protecție

Fiecare bară este prevăzută cu un capac transparent de protecție, care acoperă zona bornelor.

Capacul contribuie la reducerea riscului de contact accidental cu bornele și limitează posibilitatea producerii unui scurtcircuit prin atingerea unui obiect metalic.

Construcția transparentă permite verificarea vizuală a conexiunilor fără îndepărtarea imediată a capacului și oferă instalației un aspect curat și profesional.

Identificarea rapidă a polarității

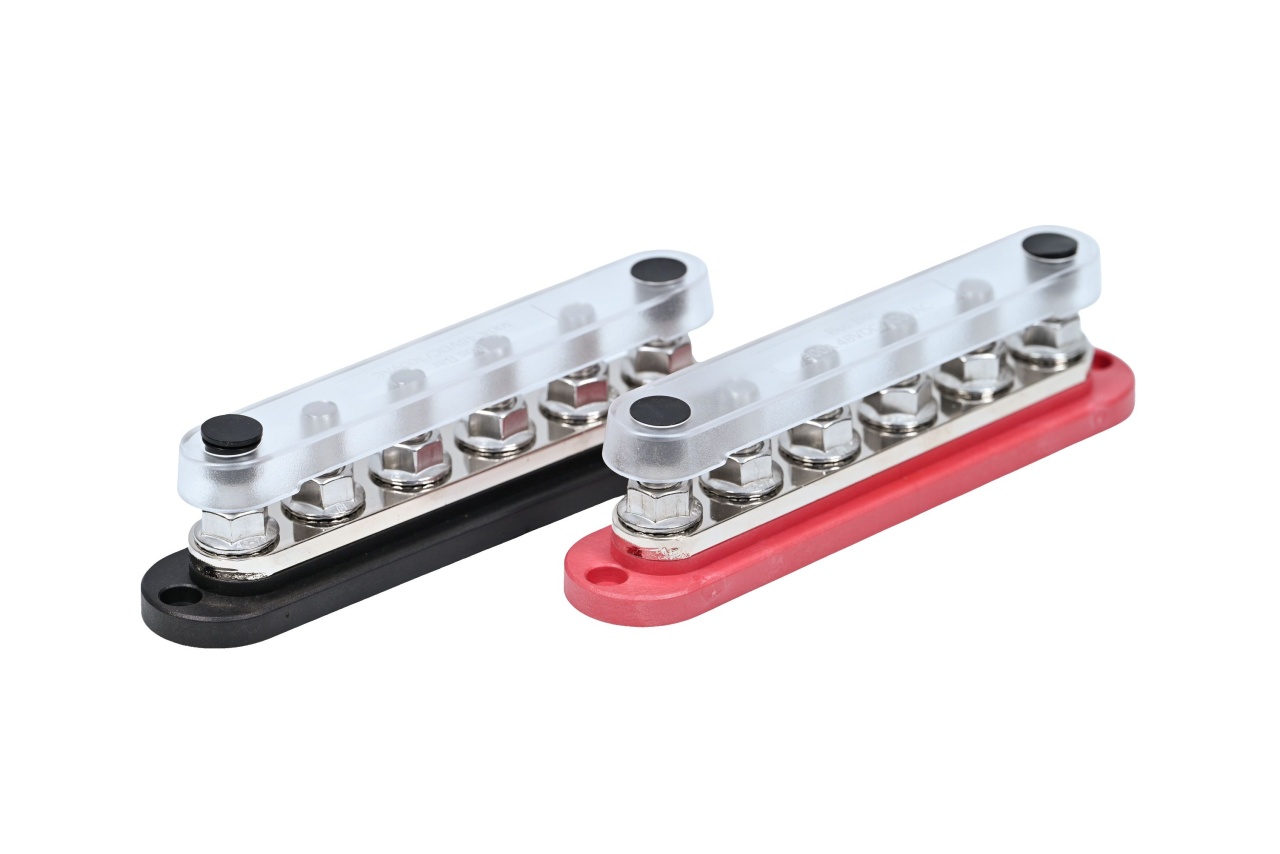

Bazele colorate permit identificarea imediată a celor două circuite:

• roșu pentru pozitiv (+);

• negru pentru negativ (–).

Codificarea cromatică simplifică montajul, verificările și lucrările ulterioare de întreținere.

Format compact raportat la numărul de conexiuni

Fiecare bară are dimensiunile de 178 × 38 × 45mm, integrând șase borne M10 într-un format alungit și compact.

Greutatea totală a setului format din bara roșie și bara neagră este de 820g, reflectând construcția solidă destinată distribuției curenților mari.

Punctele de fixare amplasate la extremitățile bazei facilitează instalarea pe un panou electric, într-un compartiment tehnic sau pe o altă suprafață rigidă.

Avantaje principale

• Model: RONIC 6WAY300A

• Set complet format din două bare de conexiune

• Bară roșie pentru circuitul pozitiv

• Bară neagră pentru circuitul negativ

• Capacitate nominală de până la 300A

• 6 borne M10 pe fiecare Busbar

• 12 conexiuni M10 în întregul set

• Potrivit pentru cabluri de putere

• Compatibil cu papuci electrici M10

• Permite conectarea mai multor echipamente

• Centralizează distribuția energiei

• Reduce aglomerarea bornelor acumulatorului

• Capace transparente de protecție

• Verificare vizuală simplă a conexiunilor

• Identificare rapidă a polarității

• Puncte dedicate pentru fixare

• Dimensiuni per bară: 178 × 38 × 45mm

• Greutate totală set: 820g

• Potrivit pentru aplicații mobile și staționare

Specificații tehnice

Recomandat pentru

• autorulote;

• campervan-uri;

• rulote;

• ambarcațiuni;

• sisteme fotovoltaice;

• instalații off-grid;

• sisteme cu acumulatori LiFePO4;

• invertoare DC–AC;

• regulatoare solare MPPT sau PWM;

• încărcătoare DC-DC;

• redresoare;

• panouri de distribuție DC;

• instalații electrice auto și marine;

• aplicații energetice mobile;

• sisteme staționare cu acumulatori.

Recomandări importante pentru instalare

Pentru realizarea unei instalații sigure se recomandă:

• utilizarea unor cabluri dimensionate în funcție de curent și lungime;

• alegerea secțiunii cablurilor în funcție de căderea de tensiune admisă;

• utilizarea papucilor M10 potriviți cablurilor;

• sertizarea profesională a papucilor;

• curățarea suprafețelor de contact înainte de montaj;

• fixarea fiecărui papuc direct și uniform pe suprafața conductoare;

• strângerea piulițelor la cuplul recomandat;

• evitarea suprapunerii excesive a papucilor;

• fixarea barelor pe o suprafață rigidă;

• montarea capacelor după finalizarea conexiunilor;

• protejarea individuală a circuitelor pozitive;

• verificarea periodică a temperaturii și strângerii conexiunilor;

• respectarea limitei totale de 300A a fiecărei bare.

Barele colectoare nu înlocuiesc siguranțele fuzibile, întrerupătoarele automate sau celelalte dispozitive de protecție. Fiecare circuit pozitiv trebuie protejat cu o siguranță dimensionată în funcție de cablu și de echipamentul conectat.

Mai multe conexiuni, o instalație mai bine organizată

Setul RONIC 6WAY300A, cu șase borne M10 pe fiecare bară și o capacitate nominală de până la 300A, oferă o soluție practică pentru instalațiile electrice DC care includ mai multe surse de încărcare și echipamente de putere.

Capacele transparente permit verificarea vizuală a conexiunilor, iar bazele roșie și neagră asigură identificarea rapidă a polarității.

Produsul se livrează exclusiv ca set format dintr-un Busbar roșu și un Busbar negru, cu o greutate totală de 820g.

RONIC înseamnă energie care Te însoțește. Oriunde!
