Set bare de conexiune Busbar RONIC BB300-T4M8-CBOX1 – 300A, 4×M8, roșu + negru

Distribuție profesională pentru instalații electrice DC de mare putere

Setul de bare de conexiune RONIC BB300-T4M8-CBOX1 este conceput pentru centralizarea și distribuirea curenților mari în instalațiile electrice de curent continuu.

Cu o capacitate nominală de până la 300A și câte 4 borne M8 pe fiecare bară, setul oferă puncte de conectare solide pentru acumulatori, invertoare, regulatoare solare, încărcătoare și alte echipamente de putere.

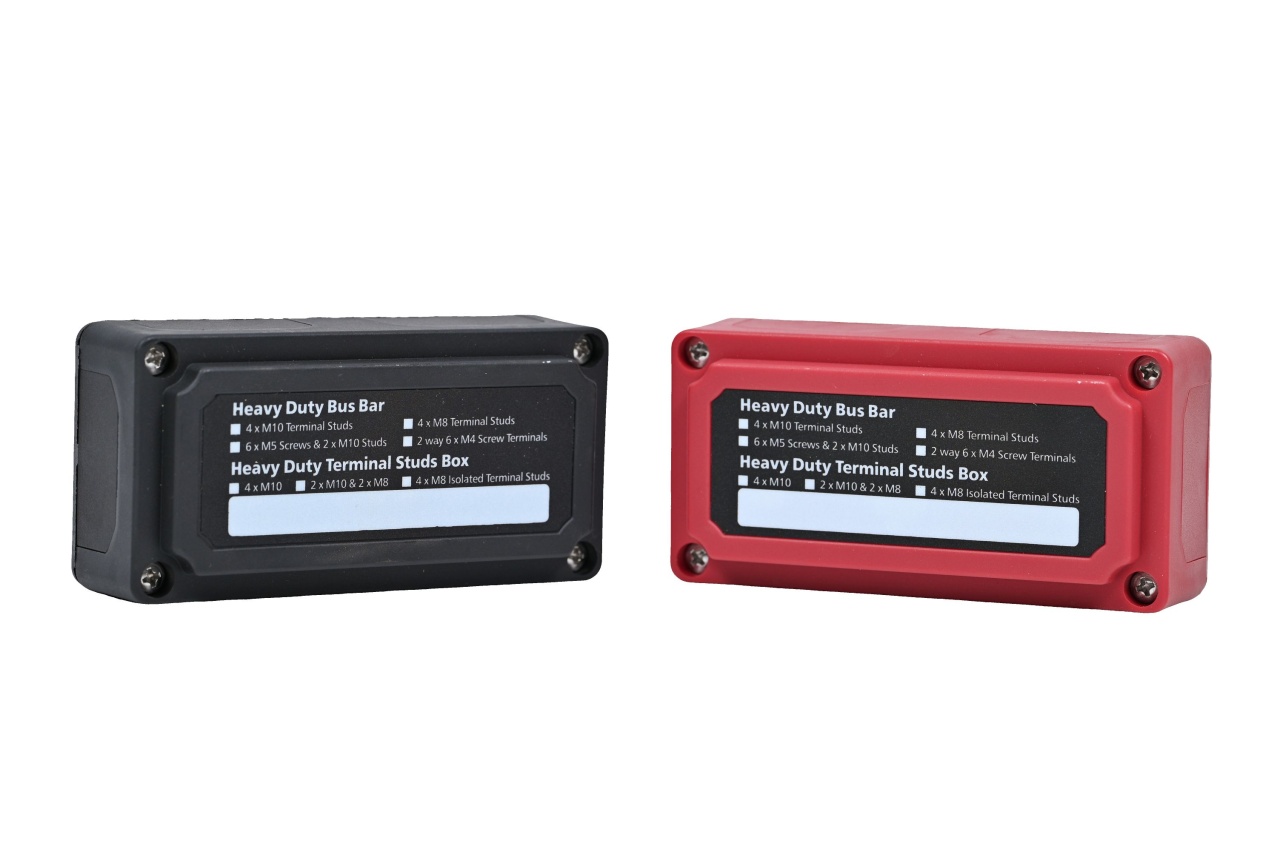

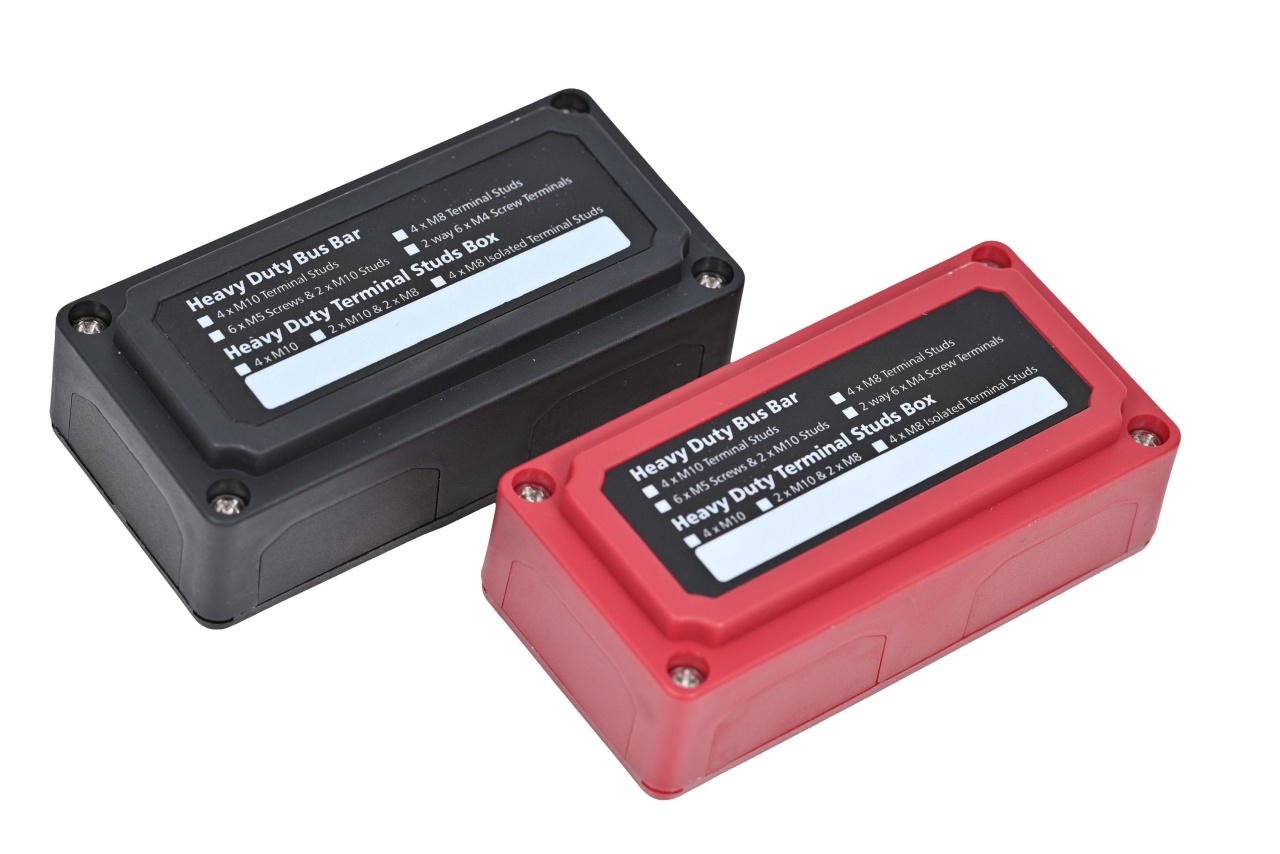

Setul este format din:

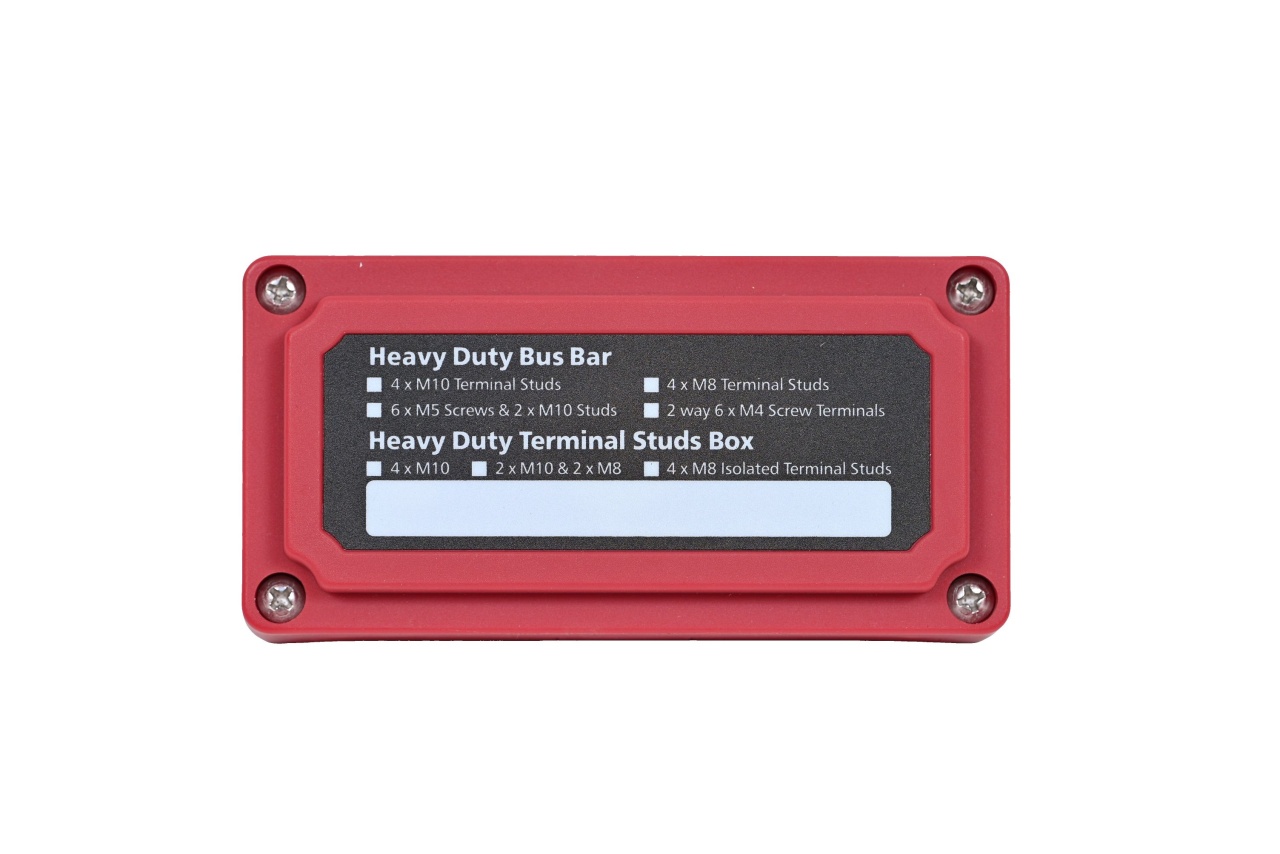

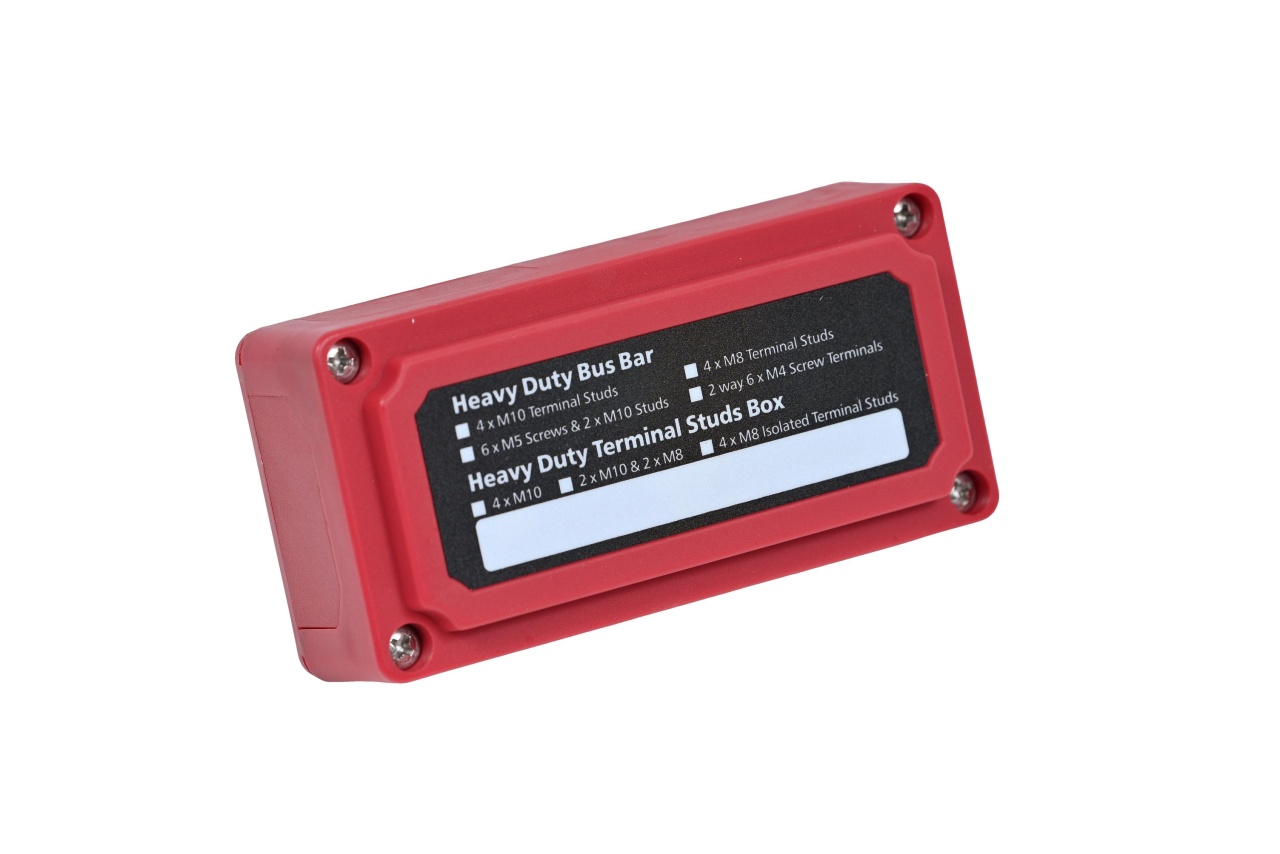

• o bară roșie, destinată circuitului pozitiv;

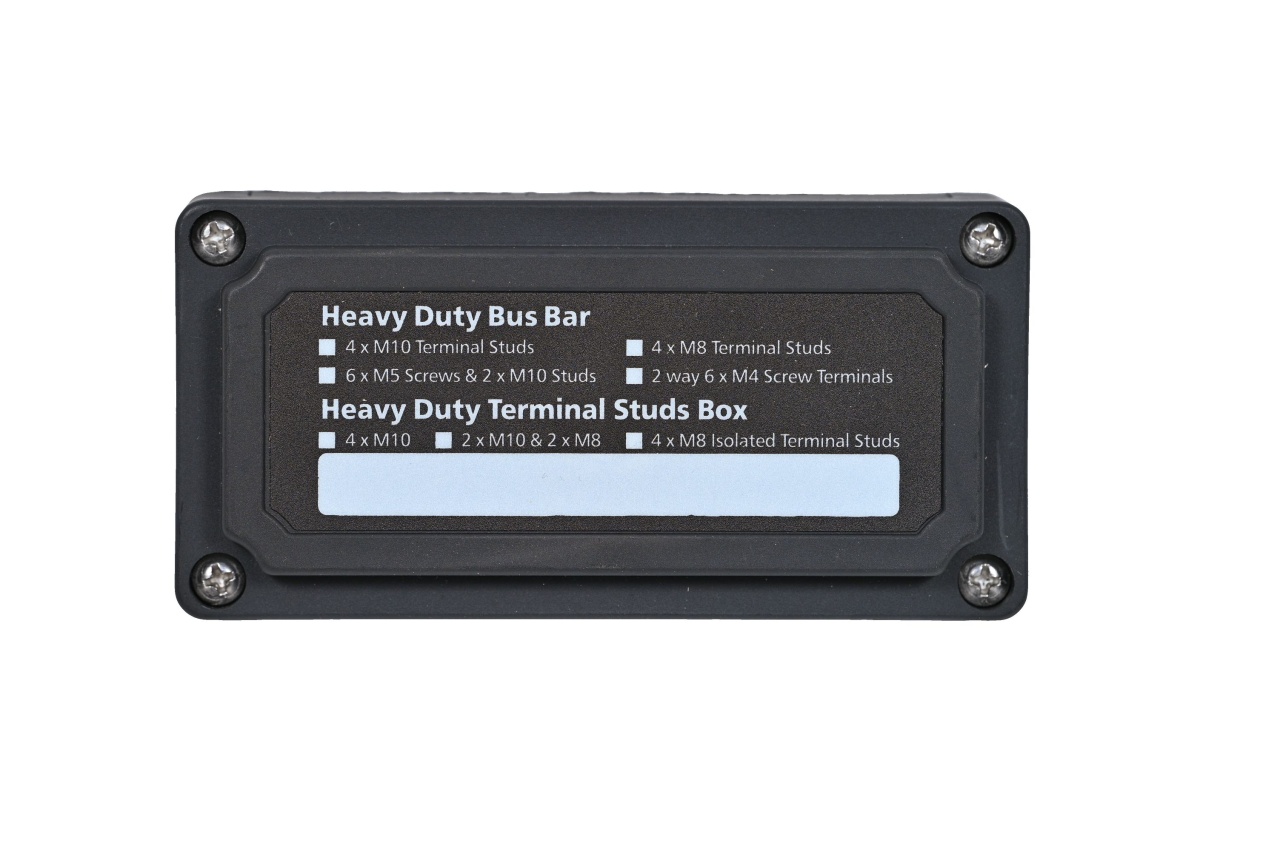

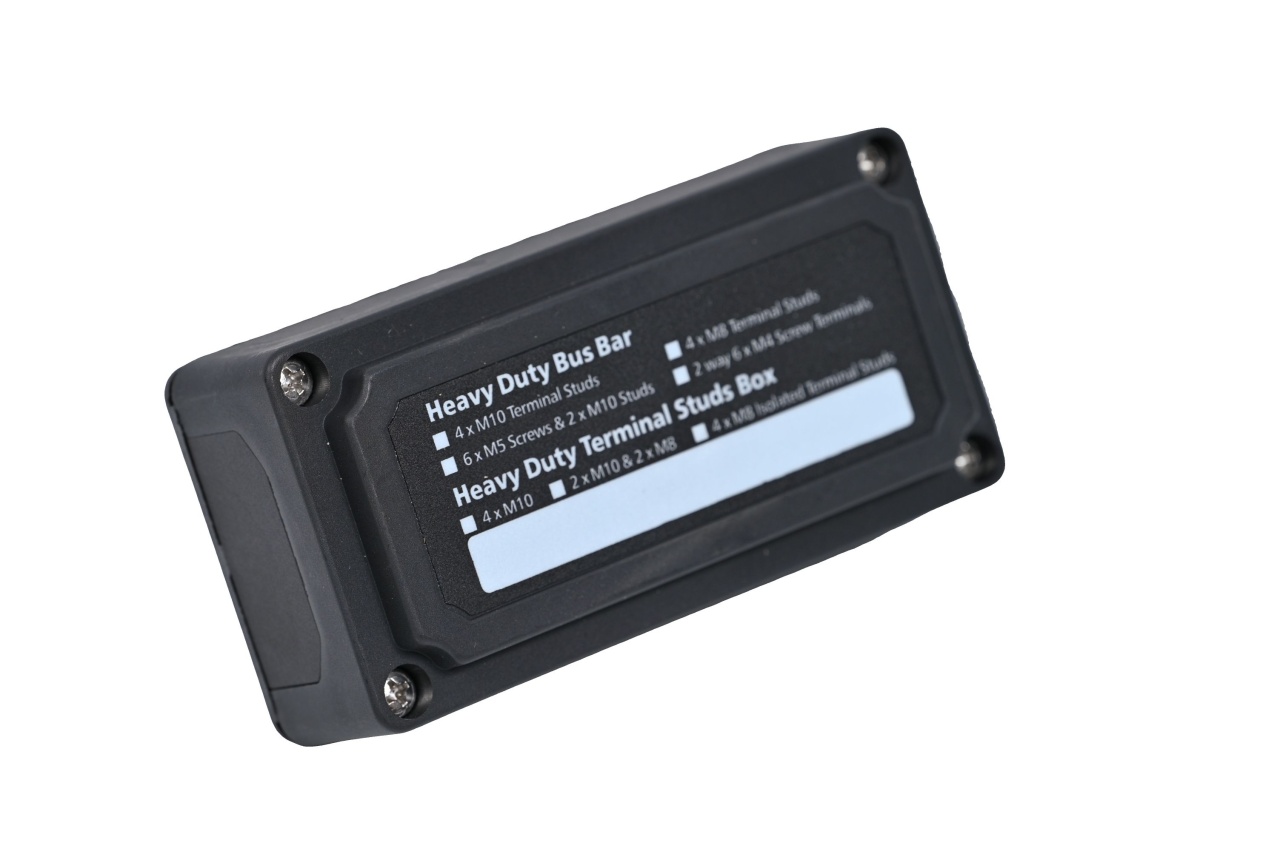

• o bară neagră, destinată circuitului negativ.

Produsul se comercializează exclusiv ca set complet roșu + negru.

Patru borne M8 pe fiecare bară

Fiecare Busbar este prevăzut cu 4 borne filetate M8, compatibile cu papuci electrici corespunzători.

Configurația oferă:

• 4 puncte de conectare pe bara pozitivă;

• 4 puncte de conectare pe bara negativă;

• 8 puncte de conectare M8 în întregul set.

Bornele M8 sunt potrivite pentru cabluri de putere cu secțiuni mari și permit realizarea unor conexiuni ferme atunci când sunt utilizați papuci corect dimensionați și sertizați profesional.

Capacitate nominală de până la 300A

Fiecare bară de conexiune este proiectată pentru un curent total de până la 300A, în condițiile unei instalări și utilizări corespunzătoare.

Capacitatea ridicată recomandă setul pentru instalații DC în care sunt utilizate echipamente cu un consum important, precum:

• invertoare DC–AC;

• acumulatori LiFePO₄;

• încărcătoare de putere;

• regulatoare solare;

• sisteme de distribuție DC;

• echipamente auxiliare cu un consum ridicat.

Valoarea de 300A reprezintă capacitatea nominală totală a fiecărei bare, nu curentul disponibil separat pe fiecare bornă.

Conexiuni mai curate și mai ușor de verificat

Utilizarea unui set Busbar reduce aglomerarea bornelor acumulatorului și permite conectarea mai multor echipamente într-un punct comun de distribuție.

În locul suprapunerii mai multor papuci pe aceeași bornă a bateriei, cablurile pot fi organizate separat pe cele patru conexiuni M8 disponibile.

Această configurație oferă o serie de avantaje:

• instalație mai ordonată;

• acces mai ușor la conexiuni;

• verificare și întreținere simplificate;

• posibilitatea extinderii ulterioare;

• reducerea solicitării mecanice asupra bornelor acumulatorului;

• separarea clară a circuitelor pozitive și negative.

Potrivit pentru instalații cu acumulatori și invertoare

Modelul RONIC BB300-T4M8-CBOX1 poate fi utilizat ca punct central de distribuție între acumulator și echipamentele instalației.

În funcție de proiectarea sistemului, bornele M8 pot fi utilizate pentru:

• cablul principal de la acumulator;

• cablul către invertor;

• conexiunea regulatorului solar;

• conexiunea încărcătorului DC-DC;

• conexiunea redresorului;

• alimentarea unui panou de siguranțe;

• alte echipamente de putere.

Identificarea rapidă a polarității

Codificarea cromatică permite identificarea imediată a celor două circuite:

• roșu pentru pozitiv (+);

• negru pentru negativ (–).

Separarea vizuală a polarităților simplifică instalarea și verificările ulterioare, contribuind la reducerea riscului de conectare greșită.

Construcție compactă și robustă

Fiecare bară are dimensiunile de 138 × 68 × 45mm, oferind patru conexiuni M8 într-un format compact și ușor de integrat într-un compartiment tehnic.

Greutatea totală a setului format din cele două bare este de 660g, reflectând construcția solidă destinată distribuirii curenților mari.

Setul poate fi instalat într-un panou electric, într-un compartiment pentru acumulatori sau pe o altă suprafață rigidă și adecvată aplicației.

Capace de protecție

Modelul este prevăzut cu capace pentru protejarea zonei bornelor. Acestea contribuie la limitarea contactului accidental cu obiecte conductoare și oferă instalației un aspect îngrijit și profesional.

Capacele nu înlocuiesc montarea într-un compartiment tehnic adecvat și nici protecțiile electrice obligatorii ale circuitelor.

Avantaje principale

• Model: RONIC BB300-T4M8-CBOX1

• Set complet format din două bare de conexiune

• Bară roșie pentru circuitul pozitiv

• Bară neagră pentru circuitul negativ

• Capacitate nominală de până la 300A

• 4 borne M8 pe fiecare bară

• 8 conexiuni M8 în întregul set

• Potrivit pentru cabluri de putere

• Centralizarea conexiunilor electrice

• Reducerea aglomerării bornelor acumulatorului

• Separarea clară a polarităților

• Capace de protecție

• Format compact și construcție solidă

• Dimensiuni per bară: 138 × 68 × 45mm

• Greutate totală set: 660g

• Potrivit pentru aplicații mobile și staționare

Specificații tehnice

Recomandat pentru

• autorulote;

• campervan-uri;

• rulote;

• ambarcațiuni;

• sisteme fotovoltaice;

• instalații off-grid;

• sisteme cu acumulatori LiFePO₄;

• invertoare DC–AC;

• regulatoare solare MPPT sau PWM;

• încărcătoare DC-DC;

• redresoare;

• panouri de distribuție DC;

• instalații electrice auto și marine;

• proiecte energetice mobile sau staționare.

Recomandări importante pentru instalare

Pentru funcționarea sigură a instalației se recomandă:

• utilizarea unor cabluri dimensionate pentru curentul circuitului;

• alegerea secțiunii cablurilor în funcție de lungime și căderea de tensiune;

• utilizarea papucilor M8 potriviți cablurilor;

• sertizarea profesională a papucilor;

• curățarea suprafețelor de contact înainte de montaj;

• strângerea conexiunilor la cuplul recomandat;

• evitarea suprapunerii excesive a papucilor;

• fixarea barelor pe o suprafață rigidă;

• protejarea individuală a circuitelor pozitive;

• verificarea periodică a temperaturii și strângerii conexiunilor;

• respectarea limitei totale de 300A a fiecărei bare.

Busbar-urile nu înlocuiesc siguranțele fuzibile, întrerupătoarele automate sau celelalte dispozitive de protecție. Fiecare circuit pozitiv trebuie protejat cu o siguranță dimensionată în funcție de cablu și de echipamentul conectat.

Distribuție de mare putere într-un format compact

Setul RONIC BB300-T4M8-CBOX1 oferă o soluție practică pentru centralizarea și distribuirea curenților de până la 300A în instalațiile electrice DC.

Cu patru borne M8 pe fiecare bară, construcție solidă și separarea clară a polarităților, setul contribuie la realizarea unei instalații mai curate, mai ușor de verificat și pregătite pentru echipamente de mare putere.

Produsul se livrează exclusiv ca set format dintr-un Busbar roșu și un Busbar negru, cu o greutate totală de 660g.

RONIC înseamnă energie care Te însoțește. Oriunde!
