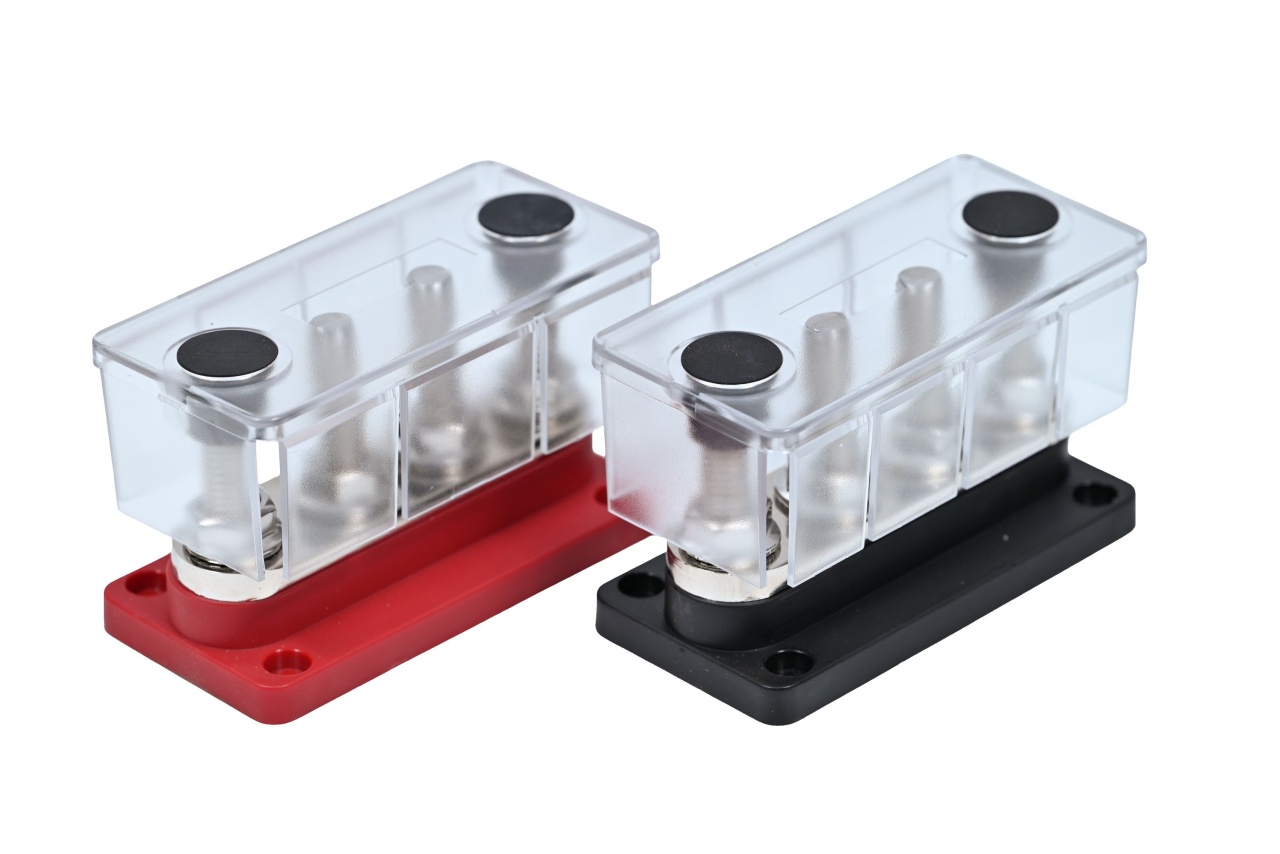

Set bare de conexiune Busbar RONIC 4WAY300A – 300A, 4×M10, roșu + negru

Conexiuni robuste pentru distribuția curenților mari în instalațiile DC

Setul de bare de conexiune RONIC 4WAY300A este proiectat pentru centralizarea și distribuirea curenților mari în instalațiile electrice de curent continuu.

Cu o capacitate nominală de până la 300A și câte 4 borne M10 pe fiecare bară, setul oferă puncte de conectare robuste pentru acumulatori, invertoare, regulatoare solare, încărcătoare și alte echipamente de putere.

Setul conține:

• o bară roșie, destinată circuitului pozitiv;

• o bară neagră, destinată circuitului negativ.

Produsul se comercializează exclusiv ca set complet roșu + negru.

Patru conexiuni M10 pe fiecare Busbar

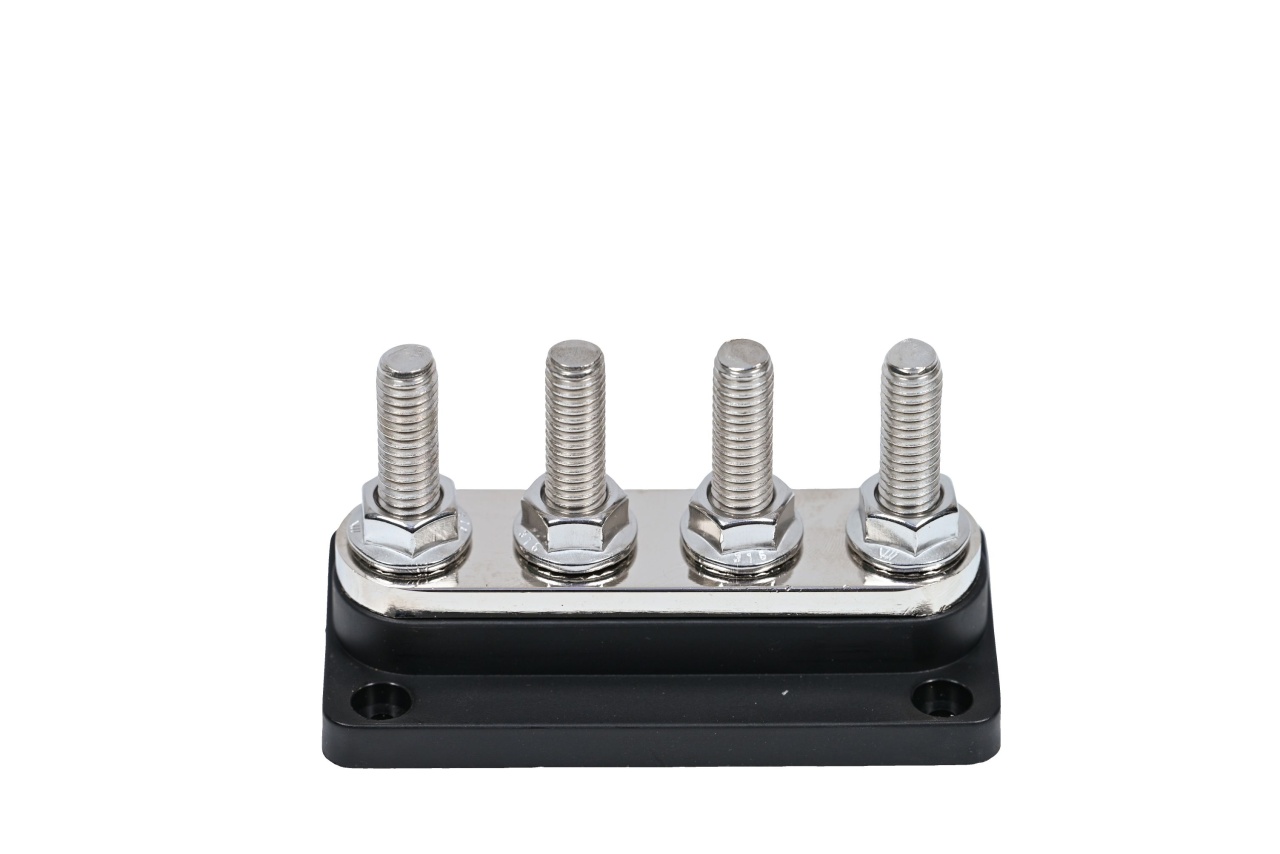

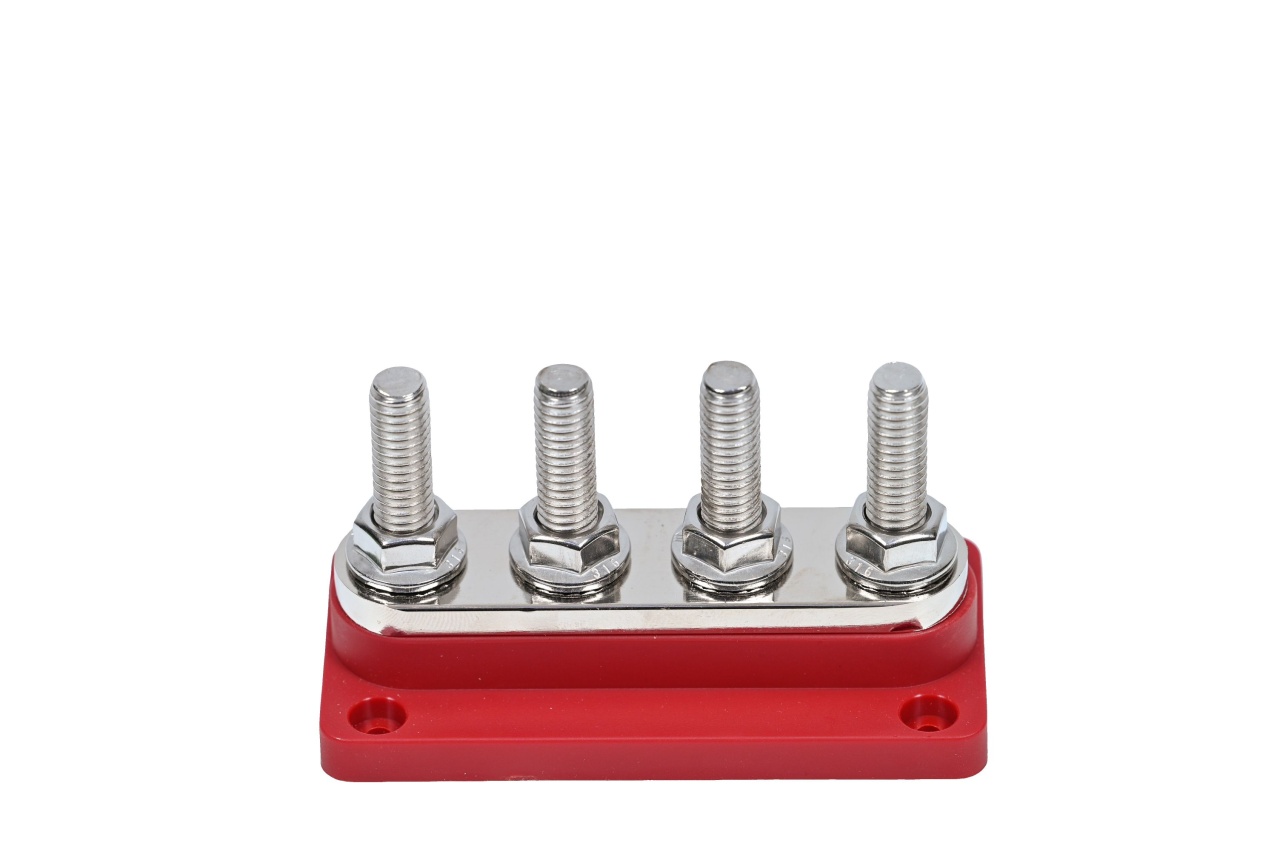

Fiecare bară este echipată cu 4 borne filetate M10, potrivite pentru cabluri de putere prevăzute cu papuci corespunzători.

Configurația oferă:

• 4 conexiuni M10 pe bara pozitivă;

• 4 conexiuni M10 pe bara negativă;

• 8 puncte de conectare M10 în întregul set.

Bornele M10 permit utilizarea papucilor de dimensiuni mai mari și realizarea unor conexiuni mecanice ferme, fiind potrivite pentru instalații în care sunt utilizate cabluri cu secțiuni generoase.

Capacitate nominală de până la 300A

Fiecare Busbar este proiectat pentru un curent total de până la 300A, în condițiile unui montaj și ale unei utilizări corespunzătoare.

Capacitatea ridicată recomandă setul pentru distribuirea energiei între:

• acumulatori;

• invertoare DC–AC;

• regulatoare solare;

• încărcătoare DC-DC;

• redresoare;

• panouri de siguranțe;

• alte echipamente de putere.

Valoarea de 300A reprezintă capacitatea nominală totală a fiecărei bare și nu curentul disponibil individual pe fiecare bornă. Suma curenților circuitelor conectate și utilizate simultan nu trebuie să depășească această limită.

Ideal pentru cabluri de putere cu papuci M10

Bornele M10 fac acest set potrivit pentru proiectele în care se utilizează cabluri de putere și papuci cu diametru interior de 10mm.

În funcție de configurația instalației, cele patru borne pot fi utilizate pentru:

• conexiunea principală de la acumulator;

• conexiunea către invertor;

• conexiunea regulatorului solar;

• conexiunea unui încărcător DC-DC;

• conexiunea redresorului;

• alimentarea unui panou de siguranțe;

• legătura către un alt punct de distribuție.

Toate papucile trebuie alese în funcție de secțiunea cablului și dimensiunea M10 a bornelor.

Reduce aglomerarea bornelor acumulatorului

Conectarea mai multor cabluri direct pe bornele bateriei poate crea o instalație aglomerată, dificil de verificat și de întreținut.

Setul RONIC 4WAY300A permite transferarea conexiunilor într-un punct central de distribuție. Astfel, cablurile pot fi repartizate individual pe cele patru borne disponibile.

Utilizarea barelor colectoare contribuie la:

• organizarea mai bună a cablurilor;

• reducerea suprapunerii papucilor;

• accesul simplificat la conexiuni;

• verificarea mai ușoară a instalației;

• extinderea ulterioară a sistemului;

• reducerea solicitării mecanice asupra bornelor acumulatorului;

• separarea clară a circuitelor pozitive și negative.

Capace transparente de protecție

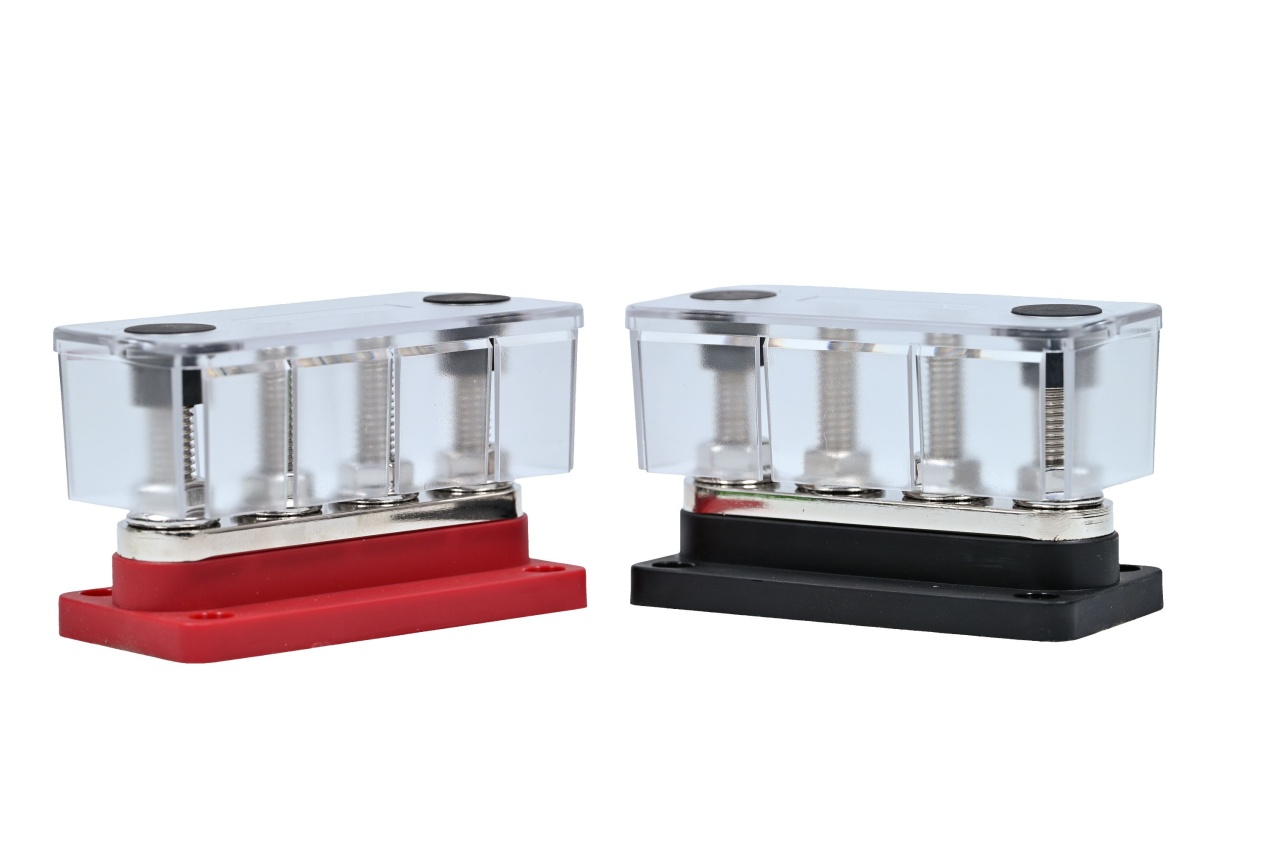

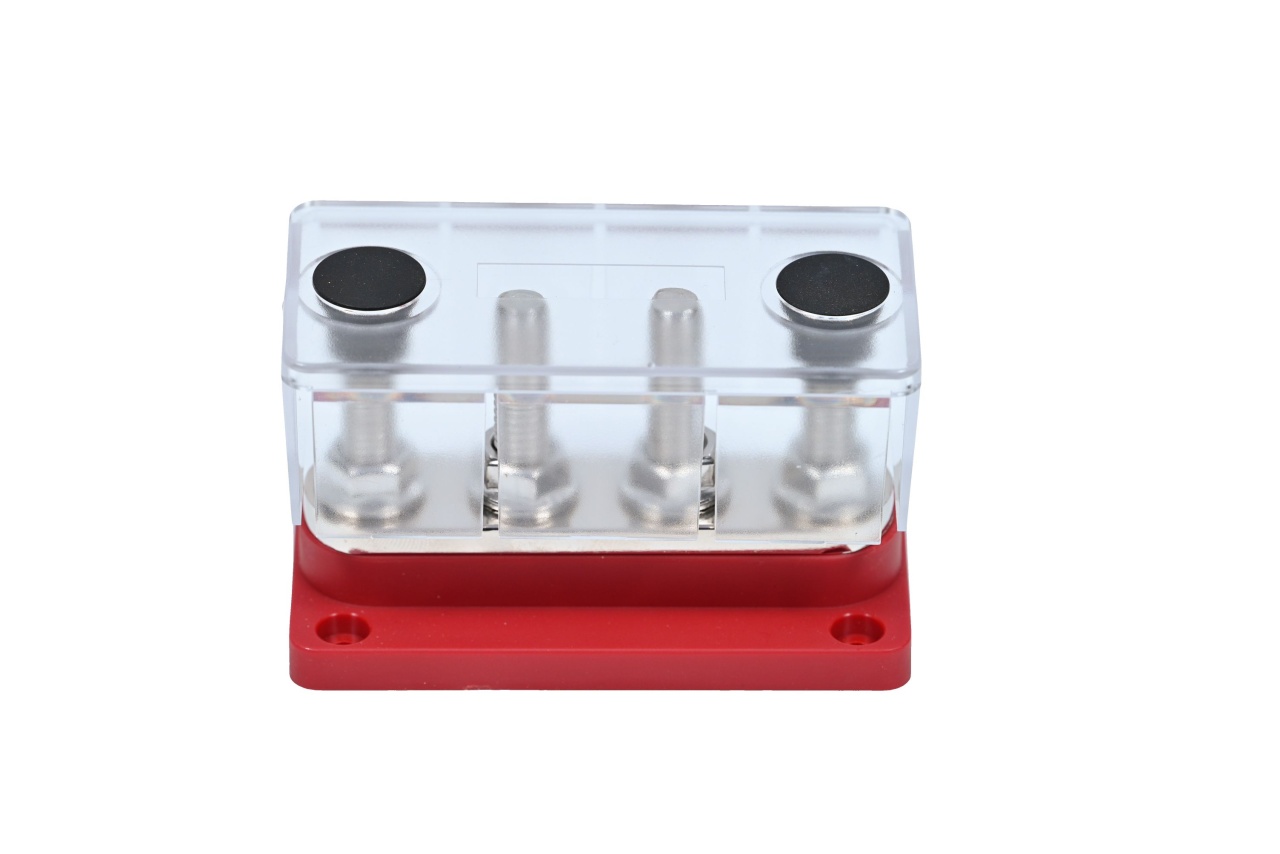

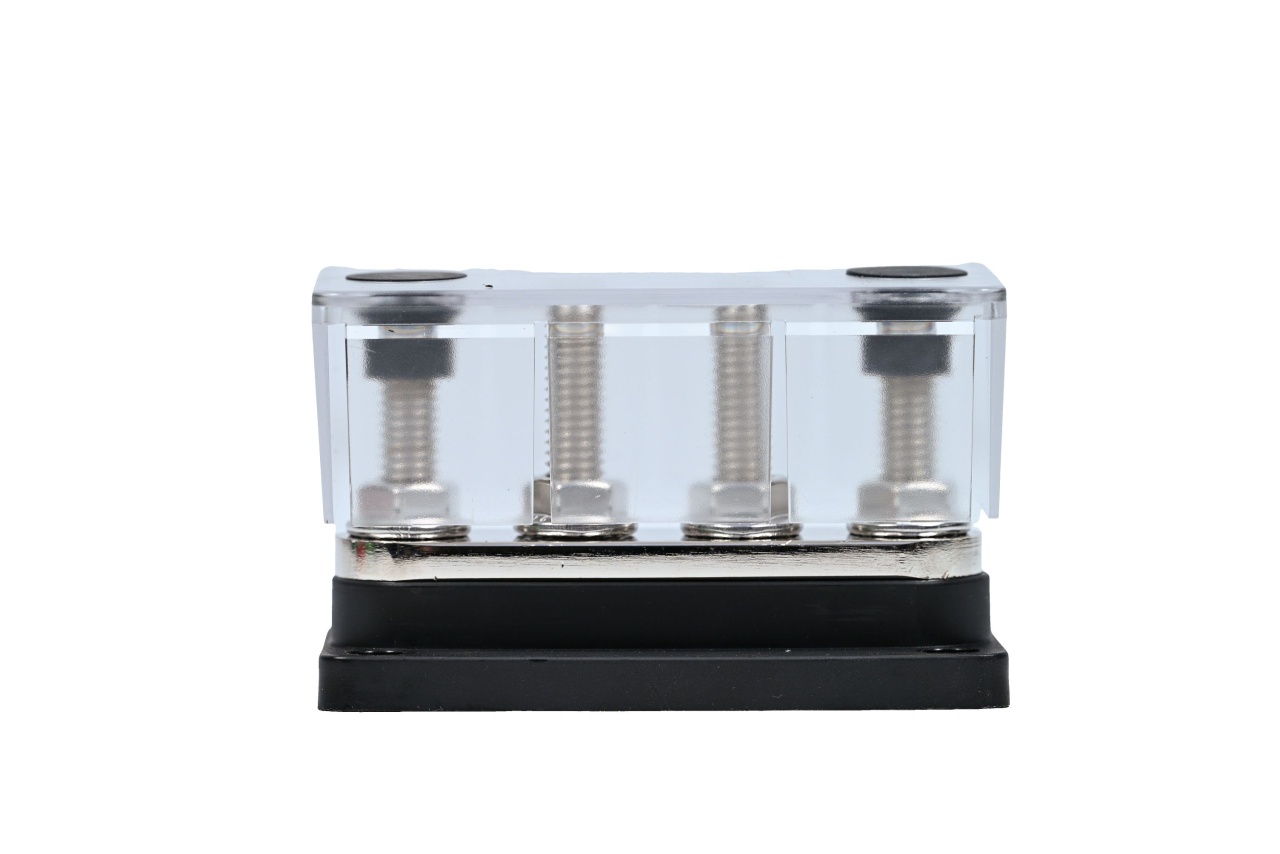

Fiecare Busbar este prevăzut cu un capac transparent de protecție, care acoperă zona bornelor și permite verificarea vizuală a conexiunilor fără demontarea imediată a capacului.

Capacele contribuie la reducerea riscului de atingere accidentală a bornelor și la protejarea conexiunilor împotriva contactului cu obiecte conductoare.

Acestea oferă în același timp instalației un aspect curat și profesional.

Identificarea rapidă a polarității

Bazele colorate permit identificarea imediată a celor două circuite:

• roșu pentru pozitiv (+);

• negru pentru negativ (–).

Separarea vizuală a polarităților simplifică montajul și verificările ulterioare, contribuind la reducerea riscului de conectare greșită.

Format compact și construcție solidă

Fiecare bară are dimensiunile de numai 103 × 51 × 64mm, integrând patru borne M10 într-un format compact.

Greutatea totală a setului format din bara roșie și bara neagră este de 620g, fiind potrivit pentru instalarea în compartimente tehnice, panouri electrice și sisteme mobile sau staționare.

Bazele sunt prevăzute cu puncte pentru fixarea pe o suprafață rigidă, contribuind la stabilitatea ansamblului și la reducerea solicitărilor mecanice exercitate de cabluri.

Avantaje principale

• Model: RONIC 4WAY300A

• Set complet format din două bare de conexiune

• Bară roșie pentru circuitul pozitiv

• Bară neagră pentru circuitul negativ

• Capacitate nominală de până la 300A

• 4 borne M10 pe fiecare Busbar

• 8 conexiuni M10 în întregul set

• Potrivit pentru cabluri de putere

• Compatibil cu papuci electrici M10

• Centralizează distribuția energiei

• Reduce aglomerarea bornelor acumulatorului

• Capace transparente de protecție

• Verificare vizuală simplă a conexiunilor

• Identificare rapidă a polarității

• Puncte dedicate pentru fixare

• Dimensiuni per bară: 103 × 51 × 64mm

• Greutate totală set: 620g

• Potrivit pentru aplicații mobile și staționare

Specificații tehnice

Recomandat pentru

• autorulote;

• campervan-uri;

• rulote;

• ambarcațiuni;

• sisteme fotovoltaice;

• instalații off-grid;

• sisteme cu acumulatori LiFePO₄;

• invertoare DC–AC;

• regulatoare solare MPPT sau PWM;

• încărcătoare DC-DC;

• redresoare;

• panouri de distribuție DC;

• instalații electrice auto și marine;

• aplicații energetice mobile;

• instalații staționare cu acumulatori.

Recomandări importante pentru instalare

Pentru realizarea unei instalații sigure se recomandă:

• utilizarea unor cabluri dimensionate în funcție de curent și lungime;

• alegerea secțiunii cablurilor în funcție de căderea de tensiune admisă;

• utilizarea papucilor M10 potriviți cablurilor;

• sertizarea profesională a papucilor;

• curățarea suprafețelor de contact înainte de montaj;

• fixarea fiecărui papuc direct și uniform pe suprafața conductoare;

• strângerea piulițelor la cuplul recomandat;

• evitarea suprapunerii excesive a papucilor;

• fixarea barelor pe o suprafață rigidă;

• montarea capacelor după finalizarea conexiunilor;

• protejarea individuală a circuitelor pozitive;

• verificarea periodică a temperaturii și strângerii conexiunilor;

• respectarea limitei totale de 300A a fiecărei bare.

Barele colectoare nu înlocuiesc siguranțele fuzibile, întrerupătoarele automate sau celelalte dispozitive de protecție. Fiecare circuit pozitiv trebuie protejat cu o siguranță dimensionată în funcție de cablu și de echipamentul conectat.

Distribuție robustă într-un format compact

Setul RONIC 4WAY300A, cu patru borne M10 și o capacitate nominală de până la 300A, oferă o soluție practică pentru centralizarea conexiunilor de putere din instalațiile electrice DC.

Capacele transparente permit verificarea vizuală a conexiunilor, iar bazele roșie și neagră asigură identificarea rapidă a polarității.

Produsul se livrează exclusiv ca set format dintr-un Busbar roșu și un Busbar negru, cu o greutate totală de 620g.

RONIC înseamnă energie care Te însoțește. Oriunde!
