Set bare de conexiune Busbar RONIC GG-ZJJY-453 – 250A, 48V, 4×M8 + 4×M4, roșu + negru

Distribuție eficientă pentru circuite de putere și consumatori auxiliari DC

Setul de bare de conexiune RONIC GG-ZJJY-453 este conceput pentru centralizarea și distribuirea organizată a conexiunilor electrice în instalațiile de curent continuu.

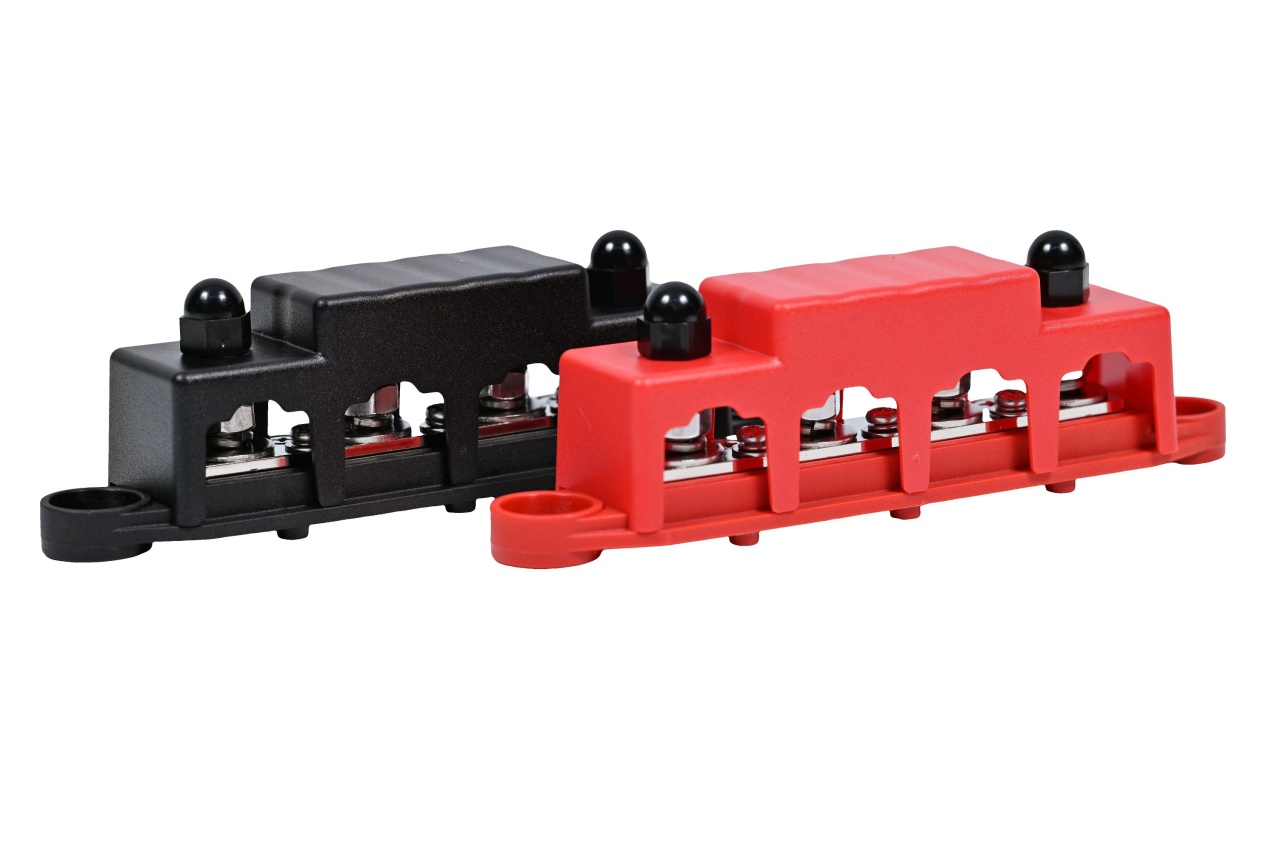

Setul conține două bare de conexiune:

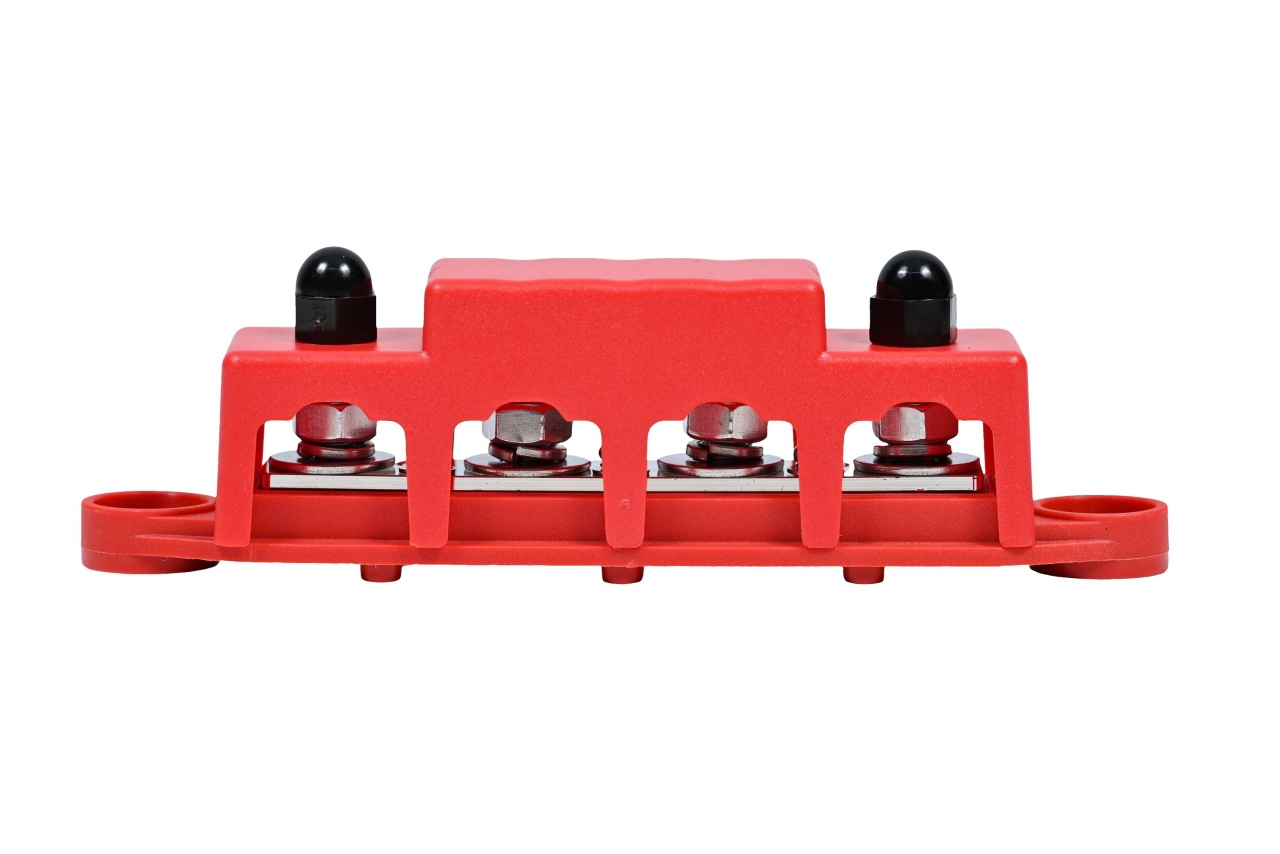

• o bară roșie, destinată circuitului pozitiv;

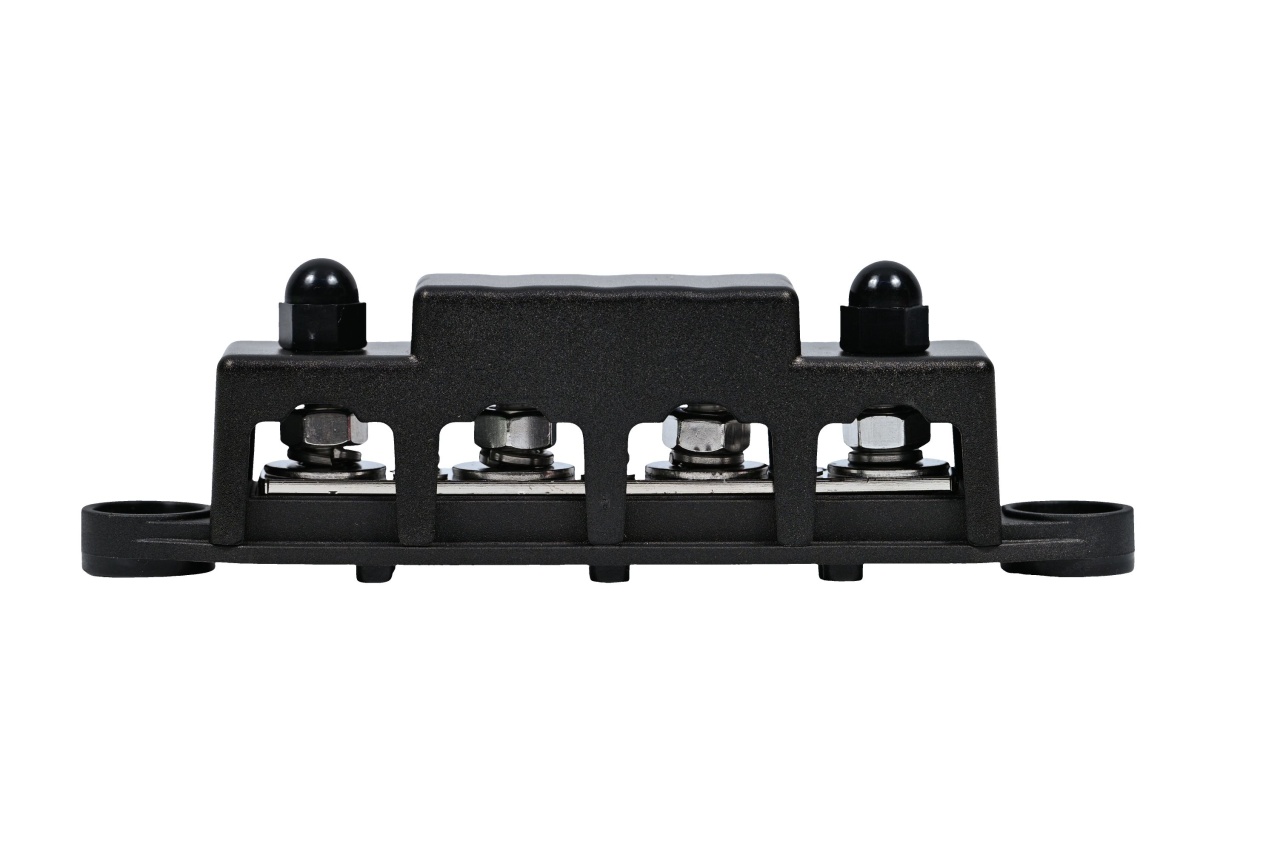

• o bară neagră, destinată circuitului negativ.

Fiecare Busbar dispune de 8 puncte de conectare:

• 4 borne principale M8, pentru cabluri de putere;

• 4 borne auxiliare M4, pentru consumatori mai mici, de maximum 20A pe circuit.

În total, setul oferă 16 puncte de conectare: 8 pe bara pozitivă și 8 pe bara negativă.

Produsul se comercializează exclusiv ca set complet roșu + negru.

Conexiuni centralizate într-o instalație mai bine organizată

Utilizarea unui set de bare colectoare permite centralizarea conexiunilor electrice și evită suprapunerea unui număr mare de papuci direct pe bornele acumulatorului.

Bara roșie este utilizată pentru circuitul pozitiv, iar bara neagră pentru circuitul negativ. În acest fel, echipamentele și consumatorii pot fi conectați într-un punct comun de distribuție, păstrând separarea clară a polarităților.

Setul poate fi utilizat pentru conectarea și distribuirea energiei de la baterie către:

• invertoare;

• regulatoare solare;

• încărcătoare DC-DC;

• redresoare;

• panouri de siguranțe;

• circuite de iluminat;

• pompe și ventilatoare;

• prize USB și prize de 12V;

• frigidere și alți consumatori DC;

• echipamente auxiliare.

Patru borne M8 pentru circuitele de putere

Fiecare Busbar este prevăzut cu 4 borne filetate M8, destinate conectării cablurilor principale și echipamentelor care necesită conductoare cu secțiuni mai mari.

Bornele M8 pot fi utilizate, în funcție de dimensionarea instalației, pentru conectarea:

• cablului principal de la acumulator;

• invertorului;

• regulatorului solar;

• încărcătorului DC-DC;

• redresorului;

• panoului principal de distribuție;

• altor echipamente cu un consum ridicat.

Suprafața de contact și fixarea mecanică permit realizarea unor conexiuni ferme atunci când sunt utilizați papuci potriviți și corect sertizați.

Patru borne M4 pentru consumatori de maximum 20A

Pe lângă bornele principale, fiecare bară dispune și de 4 borne filetate M4, destinate circuitelor auxiliare și consumatorilor cu un curent de maximum 20A pe fiecare circuit.

Bornele M4 pot fi utilizate pentru consumatori precum:

• corpuri de iluminat LED;

• prize USB;

• ventilatoare;

• pompe de apă de putere redusă;

• echipamente de monitorizare;

• controlere și module electronice;

• sisteme de alarmă;

• alți consumatori auxiliari DC.

Limita de 20A a unei conexiuni M4 nu înlocuiește obligația de a dimensiona cablul corespunzător și de a proteja individual fiecare circuit pozitiv cu o siguranță adecvată.

8 puncte de conexiune pe fiecare Busbar

Configurația combinată oferă flexibilitate pentru circuite cu cerințe diferite:

Această structură permite conectarea circuitelor principale de putere și a consumatorilor auxiliari pe aceeași bară colectoare.

Capacitate nominală totală de până la 250A

Fiecare bară de conexiune este proiectată pentru un curent total de până la 250A, atunci când este instalată și utilizată corespunzător.

Valoarea de 250A reprezintă capacitatea nominală totală a barei, nu curentul disponibil separat pe fiecare bornă. Suma curenților tuturor circuitelor care funcționează simultan nu trebuie să depășească această limită.

Capacitatea reală și siguranța instalației depind și de:

• secțiunea și lungimea cablurilor;

• calitatea papucilor;

• sertizarea conexiunilor;

• cuplul de strângere;

• temperatura ambientală;

• ventilarea compartimentului;

• protecțiile electrice instalate.

Compatibilitate cu instalații de până la 48V DC

Setul poate fi utilizat în instalații de curent continuu cu o tensiune nominală de până la 48V DC, fiind potrivit pentru sisteme de:

• 12V;

• 24V;

• 36V;

• 48V.

Poate fi integrat în instalații electrice pentru autorulote, campervan-uri, ambarcațiuni, sisteme fotovoltaice, aplicații off-grid și proiecte energetice staționare.

Format compact și greutate redusă

Fiecare bară de conexiune are dimensiunile de 170 × 33 × 47mm, oferind un număr generos de puncte de conectare într-un format compact.

Greutatea totală a setului format din bara roșie și bara neagră este de 380g, ceea ce permite integrarea ușoară în compartimente tehnice, panouri electrice și instalații mobile unde spațiul și greutatea trebuie gestionate eficient.

Identificarea rapidă a polarității

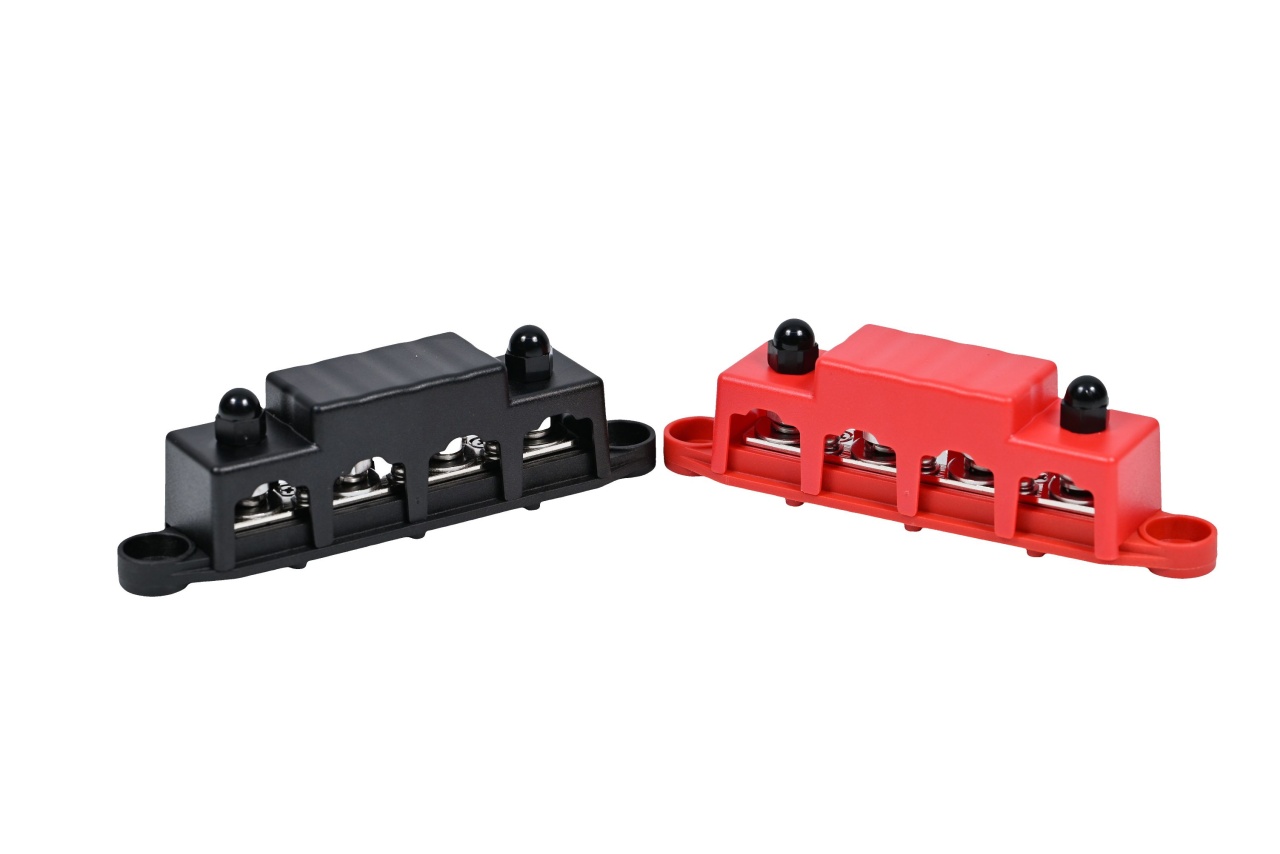

Codificarea cromatică permite recunoașterea imediată a polarității:

• roșu pentru pozitiv (+);

• negru pentru negativ (–).

Separarea vizuală a circuitelor simplifică montajul și verificările ulterioare, contribuind la reducerea riscului de inversare accidentală a polarității.

Capace de protecție incluse

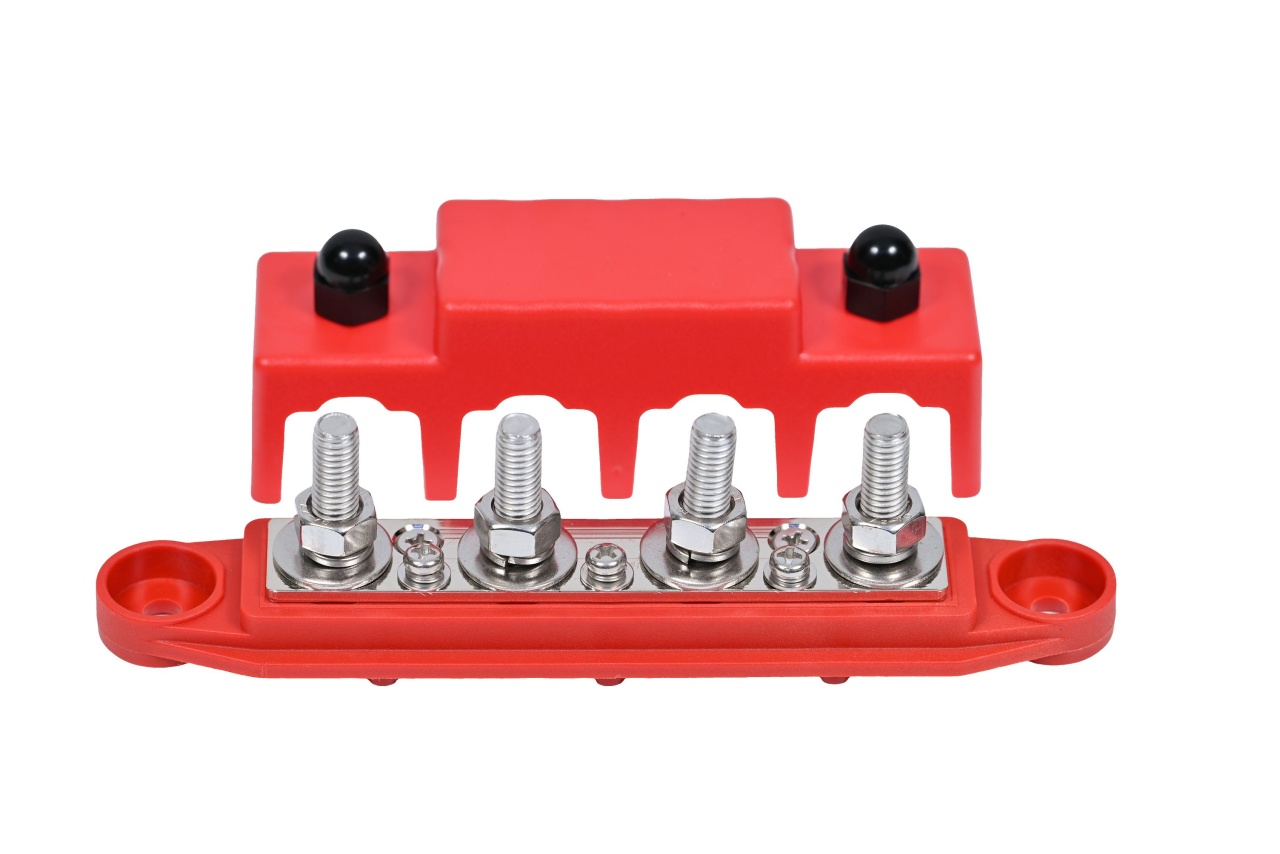

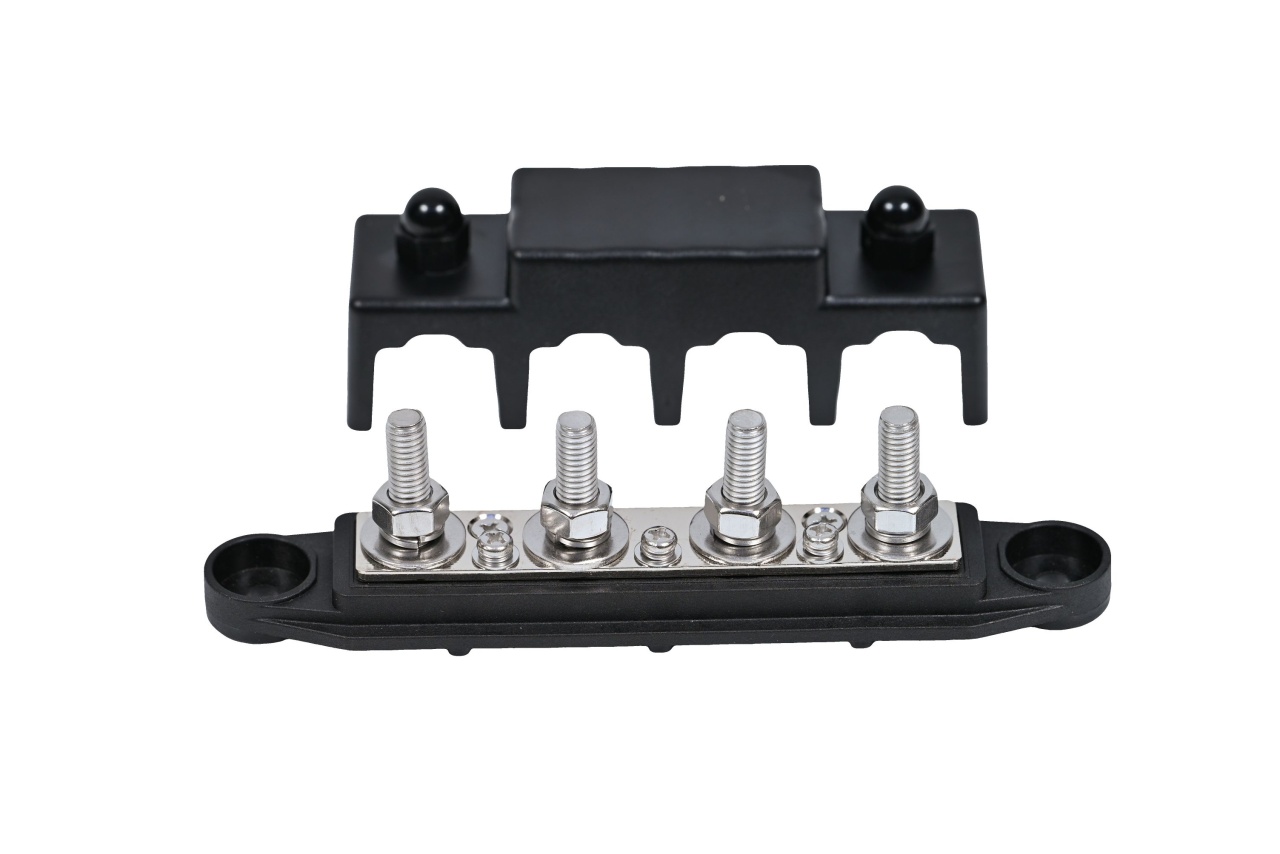

Fiecare Busbar este echipat cu un capac în culoarea corespunzătoare polarității.

Capacele contribuie la protejarea bornelor împotriva contactului accidental cu obiecte conductoare și oferă instalației un aspect curat și profesional.

Deschiderile laterale permit accesul cablurilor la bornele M8 și M4, păstrând în același timp zona conexiunilor protejată.

Fixare stabilă pe suprafața de montaj

Bazele barelor sunt prevăzute cu puncte laterale de fixare, facilitând instalarea pe un panou electric, într-un compartiment tehnic sau pe o altă suprafață rigidă adecvată.

Fixarea corectă reduce deplasarea componentelor și solicitarea mecanică exercitată de cabluri asupra conexiunilor.

Avantaje principale

• Model: RONIC GG-ZJJY-453

• Set complet format din două bare de conexiune

• Bară roșie pentru circuitul pozitiv

• Bară neagră pentru circuitul negativ

• Curent nominal total de până la 250A

• Tensiune nominală maximă de 48V DC

• 4 borne M8 pe fiecare Busbar

• 4 borne M4 pe fiecare Busbar

• Maximum 20A pe fiecare circuit M4

• 8 puncte de conectare pe fiecare bară

• 16 puncte de conectare în întregul set

• Dimensiuni per bară: 170 × 33 × 47mm

• Greutate totală set: 380g

• Capace de protecție incluse

• Identificare rapidă a polarității

• Puncte laterale pentru fixare

• Instalare ordonată și ușor de verificat

• Potrivit pentru aplicații mobile și staționare

Specificații tehnice

Recomandat pentru

• autorulote;

• campervan-uri;

• rulote;

• ambarcațiuni;

• sisteme fotovoltaice;

• instalații off-grid;

• sisteme cu acumulatori;

• invertoare DC–AC;

• regulatoare solare MPPT sau PWM;

• încărcătoare DC-DC;

• panouri de distribuție DC;

• circuite de iluminat;

• pompe, ventilatoare și prize USB;

• instalații electrice auto și marine;

• proiecte energetice mobile sau staționare.

Recomandări importante pentru instalare

Pentru realizarea unei instalații sigure se recomandă:

• alegerea cablurilor în funcție de curent, lungime și căderea de tensiune admisă;

• utilizarea papucilor M8 și M4 potriviți secțiunii cablurilor;

• sertizarea profesională a papucilor;

• curățarea suprafețelor de contact înainte de montaj;

• strângerea corectă a piulițelor și șuruburilor;

• evitarea strângerii excesive a bornelor M4;

• fixarea barelor pe o suprafață rigidă;

• montarea siguranțelor adecvate pe circuitele pozitive;

• limitarea circuitelor M4 la maximum 20A;

• respectarea limitei totale de 250A a fiecărei bare;

• verificarea periodică a conexiunilor.

Barele colectoare nu înlocuiesc siguranțele fuzibile, întrerupătoarele automate sau celelalte dispozitive de protecție. Fiecare circuit pozitiv trebuie protejat individual cu o siguranță dimensionată în funcție de cablu și consumator.

Distribuție inteligentă pentru întreaga instalație

Setul RONIC GG-ZJJY-453, cu o capacitate nominală de 250A, tensiune maximă de 48V și configurație de 4×M8 + 4×M4 pe fiecare bară, oferă o soluție practică pentru distribuirea circuitelor principale și conectarea consumatorilor auxiliari.

Cu 8 puncte de conexiune pe fiecare Busbar, dimensiuni compacte și capace de protecție, setul contribuie la realizarea unei instalații mai curate, mai ușor de întreținut și pregătite pentru extinderi viitoare.

Produsul se livrează exclusiv ca set format dintr-un Busbar roșu și un Busbar negru, cu o greutate totală de 380g.

RONIC înseamnă energie care Te însoțește. Oriunde!
