Descriere

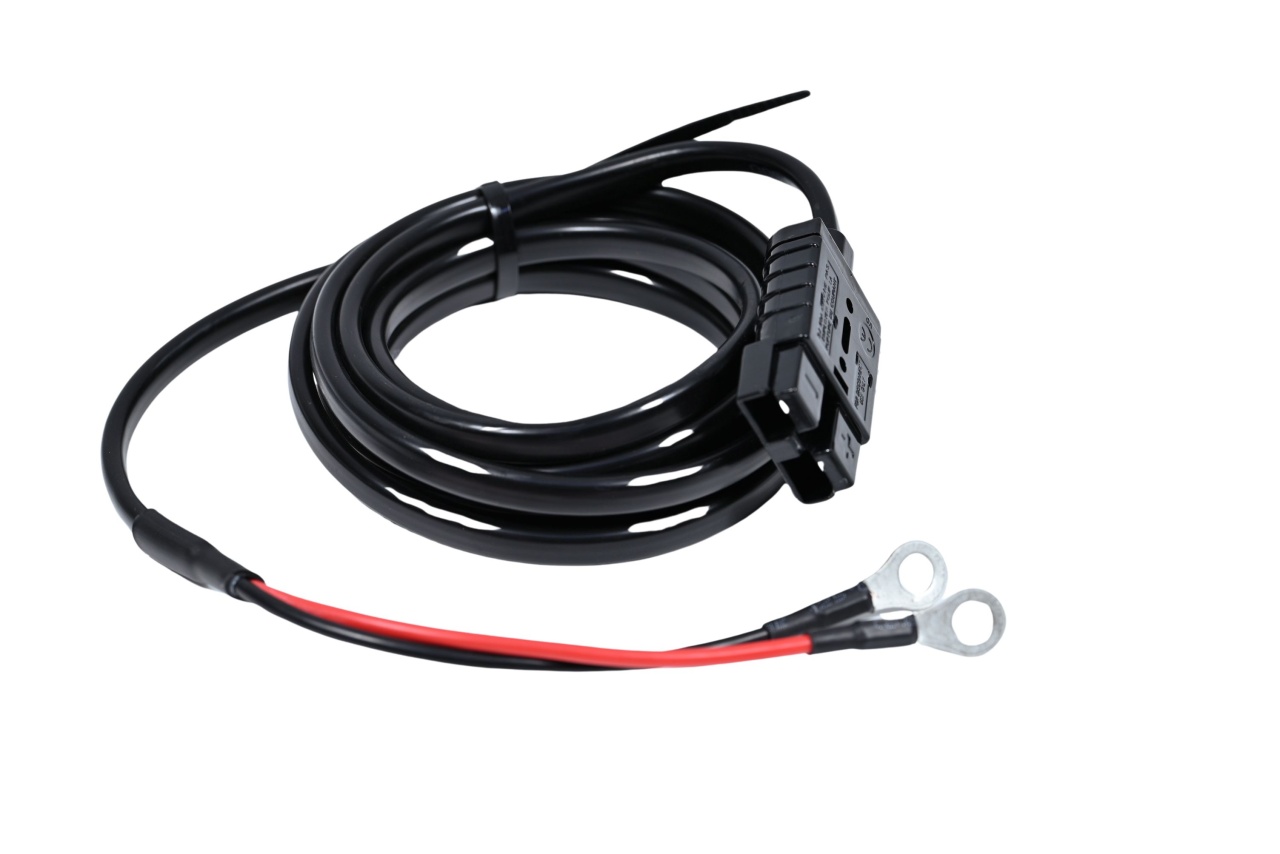

Cablu de alimentare 4mm² cu papuci M8 și mufă tip Anderson – 3 metri, maximum 50A

Conectare rapidă între acumulator și invertorul DC–AC

Cablul de alimentare cu mufă tip Anderson și papuci inelari M8 este conceput pentru conectarea simplă și rapidă a unui acumulator sau a unui echipament prevăzut cu ieșire Anderson la bornele unui invertor DC–AC compatibil.

Cu o lungime de 3 metri și conductoare cu secțiunea de 4mm², cablul reprezintă o soluție practică pentru instalațiile electrice din rulote, autorulote, campervan-uri, ambarcațiuni, vehicule utilitare și sisteme portabile de alimentare.

Mufă tip Anderson pentru conectare și deconectare rapidă

Conectorul tip Anderson permite realizarea unei legături electrice rapide, fără a fi necesară desfacerea conexiunilor de la borne de fiecare dată când echipamentul este instalat, mutat sau depozitat.

Datorită construcției polarizate, mufa poate fi conectată numai în poziția corespunzătoare, contribuind la reducerea riscului inversării accidentale a polarității. Înainte de conectare trebuie verificată întotdeauna dispunerea contactelor pozitiv și negativ la ambele echipamente.

Papuci M8 pentru conectarea la invertor

La capătul opus mufei Anderson, cablul este echipat cu doi papuci inelari M8, destinați conectării la bornele pozitivă și negativă ale invertorului DC–AC sau ale altui echipament compatibil.

Papucii permit o prindere mecanică fermă, iar diferențierea conductoarelor prin culorile roșu și negru facilitează identificarea polarității:

• cablu roșu pentru polul pozitiv;

• cablu negru pentru polul negativ.

Conexiunile trebuie strânse la cuplul recomandat de producătorul echipamentului, fără a forța bornele.

Lungime de 3 metri pentru o instalare flexibilă

Lungimea de 3 metri oferă flexibilitate în poziționarea invertorului față de acumulator sau față de echipamentul prevăzut cu ieșire Anderson.

Cablul poate fi utilizat în compartimente tehnice, spații de depozitare și instalații mobile în care echipamentele nu pot fi montate unul lângă celălalt.

Pentru reducerea pierderilor de tensiune, se recomandă utilizarea celei mai mici lungimi efectiv necesare și evitarea păstrării cablului strâns în colac în timpul funcționării la sarcini ridicate.

Curent maxim declarat de 50A

Ansamblul este destinat aplicațiilor cu un curent de maximum 50A. Curentul continuu admis în utilizarea reală depinde însă de:

• tensiunea sistemului;

• puterea și randamentul invertorului;

• durata de funcționare;

• temperatura mediului;

• modul de instalare și ventilare;

• calitatea și compatibilitatea conexiunilor;

• lungimea totală a circuitului;

• protecția electrică utilizată.

În cazul unui cablu de 4mm² cu lungimea de 3 metri, funcționarea la 50A poate produce o cădere de tensiune și o încălzire semnificative, în special într-un sistem de 12V. Din acest motiv, valoarea de 50A trebuie considerată limita maximă a ansamblului, nu o recomandare automată pentru utilizare continuă.

Pentru alimentarea permanentă a unor invertoare de putere ridicată este necesară alegerea unei secțiuni de cablu mai mari, calculată în funcție de tensiune, curent, lungime și căderea de tensiune acceptată.

Protecția circuitului este obligatorie

Cablul trebuie protejat cu o siguranță DC dimensionată în funcție de secțiunea conductorului, caracteristicile echipamentelor și curentul real al instalației.

Siguranța trebuie montată pe conductorul pozitiv, cât mai aproape de acumulator sau de sursa de energie. Aceasta contribuie la protejarea cablului în cazul unui scurtcircuit sau al unei suprasarcini.

Nu conectați și nu deconectați mufa Anderson în timp ce invertorul alimentează consumatori importanți. Opriți mai întâi invertorul și sarcinile conectate.

Avantaje principale

• Conectare între o ieșire tip Anderson și un invertor DC–AC

• Potrivit și pentru alte echipamente DC compatibile

• Mufă tip Anderson pentru conectare rapidă

• Doi papuci inelari M8

• Cabluri cu secțiunea de 4mm²

• Lungime totală: 3 metri

• Curent maxim declarat: 50A

• Identificarea ușoară a polarității prin cabluri roșu și negru

• Conexiune mecanică fermă la bornele invertorului

• Instalare simplă și flexibilă

• Potrivit pentru aplicații mobile și sisteme off-grid

Specificații tehnice

Recomandat pentru

• acumulatori cu ieșire tip Anderson;

• baterii portabile și sisteme auxiliare de energie;

• stații și echipamente portabile de alimentare;

• rulote și autorulote;

• campervan-uri;

• ambarcațiuni;

• vehicule utilitare;

• instalații solare off-grid.

O conexiune rapidă pentru energia de care ai nevoie

Cablul de 3 metri cu mufă tip Anderson și papuci M8 îți permite să conectezi rapid un acumulator sau o altă sursă DC compatibilă la un invertor DC–AC, oferind flexibilitate în configurarea instalației electrice.

RONIC înseamnă energie care te însoțește. Oriunde!

Notă importantă: Înaintea instalării, verificați tensiunea echipamentelor, polaritatea mufei Anderson, curentul absorbit de invertor și dimensionarea siguranței. Instalarea trebuie realizată de o persoană competentă, iar cablul trebuie verificat în timpul primelor utilizări pentru identificarea unei eventuale încălziri excesive.
